江蘇徐州有色金屬復合材料技術理論與應用

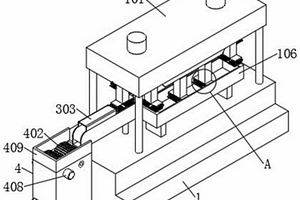

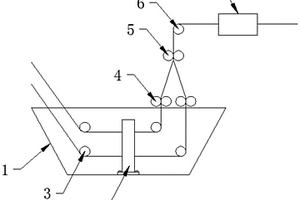

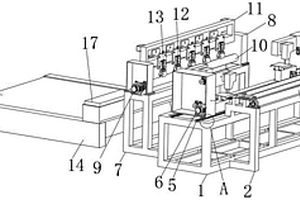

雙組分聚氨酯樹脂復合材料拉擠成型預處理裝置及成型機 900

 0

本發明公開了雙組分聚氨酯樹脂復合材料拉擠成型預處理裝置，包括自左向右依次連接的浸膠槽、擠膠裝置、預成型裝置、導向輥二和微波加熱裝置，浸膠槽的內部安裝有穿紗定位板，浸膠槽的內部位于穿紗定位板的兩側安裝有兩組導向輥一，雙組分聚氨酯樹脂復合材料分別通過穿紗定位板和兩組導向輥一與兩組擠膠裝置相連接。結構簡單、成本低廉，雙組分聚氨酯樹脂復合材料進行充分浸潤，另外在固化裝置的前面增加微波加熱裝置對浸漬后的雙組分聚氨酯樹脂復合材料進行預處理，不但可以對復合材料中多余的樹脂進行刮除回收利用，提高了原材料的利用率，能夠穩定控制制品的受熱狀態，進而提高制品表面的質量。

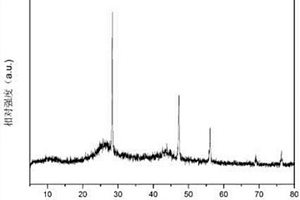

二氧化鈦-氧化石墨烯-碳復合材料(TiO2-GO-AC)的制備方法和應用 929

 0

本發明提供了一種二氧化鈦?氧化石墨烯?碳復合材料（TiO2?GO?AC）的制備方法和應用，屬于復合材料技術領域。該復合材料以氧化石墨烯修飾的二氧化鈦（TiO2?GO）為前驅體，然后用石墨負載TiO2?GO而得。具有光催化活性高、比表面積大等優點。TiO2?GO采用Ti?O?C化學鍵結合，其光催化效果與TiO2相比提高了很多?；钚蕴孔鳛槲⒖装l達的多孔性吸附劑，對水中溶解性有機物具有很強的吸附能力，對有些難以生化或氧化降解的污染物質也有很好的吸附效果。將活性炭加入到TiO2?GO復合材料中，使得該材料的催化活性進一步提高。因此，該二氧化鈦?氧化石墨烯?碳復合材料是一種良好的光催化反應催化劑。

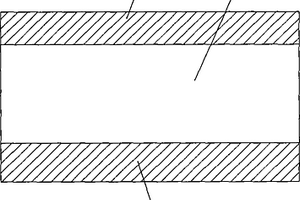

耐熱鋁合金釬焊復合材料及其制備方法 933

 0

本發明公開了一種耐熱鋁合金釬焊復合材料，包括芯材和包覆在所述芯材外的皮材，所述芯材為3003鋁合金，所述皮材為4343、4045、4104或4004鋁合金，同時公開了上述耐熱鋁合金釬焊復合材料的制備方法，采用該方法制備的耐熱鋁合金釬焊復合材料較普通鋁合金釬焊復合材料在力學性能上得到優化和提高，改善了超薄復合材料的成型性能，提高了抗塌陷性能。

塑膠復合材料的注塑工藝 973

 0

一種塑膠復合材料的注塑工藝，混合基料包括熔融塑料和納米磁性材料，混合基料經螺桿供料裝置射入模具的模腔內成型；模具包括定模和動模；定型時于定模外纏繞線圈并通電，使得混合基料中的納米磁性材料在磁場中沿磁感線方向依序排列。其通過在模具和螺桿供料裝置外引入線圈，通電后在模具和螺桿供料裝置內產生磁場，使得混入熔融塑料中的納米磁性材料依磁感線方向有序排列，作為有序的骨架，增強塑膠復合材料的強度；同時混入的玻璃纖維，作為無序的銜接線，進一步增強了塑膠復合材料的強度。本發明的一種塑膠復合材料的注塑工藝，組份易得，便于實施，成本低，操作簡單方便，對于塑膠材料的強度增強效果好，具有很強的實用性和廣泛的適用性。

高耐磨無火花銅基合金復合材料及其制備方法 968

 0

本發明提供一種高耐磨無火花銅基合金復合材料及其制備方法，涉及合金材料技術領域。該高耐磨無火花銅基合金復合材料，以質量百分比計算，其組分包括：鎢4%?8%；碳2%?3%；硫1.5%?2%；鈹1%?1.5%；鎳0.5%?0.8%；余量銅。其制備方法包括：按配比將鎢、碳、鈹、鎳和銅，以及適量脫氧劑，加入熔煉爐，熔化得到熔融金屬液；爐溫降溫后，將硫化鎢加入熔融金屬液中，攪拌均勻，進行澆鑄，得到一種高耐磨無火花銅基合金復合材料。本發明的高耐磨無火花銅基合金復合材料不但具有高強度、高耐磨性，而且在摩擦過程中不產生火花，減小摩擦系數，可用作易發生爆炸的場合的結構件或耐磨件的原材料。

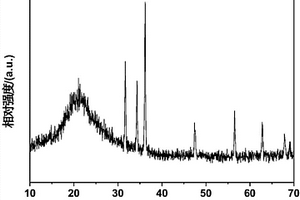

氧化鋅/碳多孔復合材料為負極制備鈉離子電池的方法 763

 0

一種氧化鋅/碳多孔復合材料為負極制備鈉離子電池的方法，鈉離子電池的制備方法。鈉離子電池的制備方法，首先制備鈉離子電池負極材料，采取高溫固相燒結合的方法，制備過程中，調控反應過程中條件，得到氧化鋅/碳多孔復合材料，并將氧化鋅/碳多孔復合材料作為鈉離子電池的負極材料，制得鈉離子電池；氧化鋅/碳復合材料的制備：將鋅鹽與水溶性聚合物攪拌混合，質量比1：(3～17)，加入去離子水攪拌，經真空冷凍干燥，在真空管式爐中充入惰性氣體進行鍛燒，煅燒溫度為500～1000℃，結束后冷卻至室溫，得到的黑色產物經去離子水反復洗滌后抽濾，冷凍干燥，獲得具有納米多孔結構的氧化鋅/碳復合負極材料。優點：原料廉價，制備簡單。

P摻雜多孔碳-中空ZnO復合材料及在鋰電池電極的應用 1082

 0

本發明涉及新型鋰電池材料技術領域，且公開了一種P摻雜多孔碳?中空ZnO復合材料，相對于單一的ZnO電極材料，復合材料具有更快的導電性率和更高的電容量，ZnO作為半導體材料，在形成納米結構時，有助于鋰離子的擴散，有效降低導電阻率，而且在ZnO電極材料中引入多孔碳，能夠進一步提升電導率，并且在多孔碳結構中均勻生長也避免了ZnO的團聚行為，解決了因電極與電解質接觸不足而造成的電容量低的問題，同時中空結構賦予了ZnO更高的比表面積，暴露更多的活性位點，磷原子摻雜能夠提升復合材料電極的潤濕性，為其提供額外贗電容，進一步提升復合材料的電化學性能。

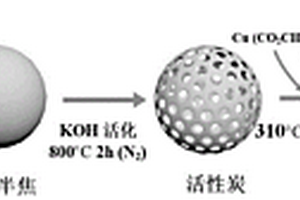

生物質基活性炭負載CuO納米顆粒復合材料及其應用 683

 0

本發明公開了一種生物質基活性炭負載CuO納米顆粒復合材料及其定向合成方法和在制備超級電容器電極中的應用。該復合材料包括生物質基活性炭，在生物質基活性炭的介孔中分布有CuO納米顆粒；所述生物質基活性炭的比表面積為2600 m² g^?1；CuO納米顆粒的粒徑大小為10?20nm。本發明的復合材料不僅保持了原始活性炭的超大比表面積，還負載了可產生雙氧化還原反應的CuO納米粒子。采用這種雙電層特性碳基材料和CuO贗電容材料協同共存的復合材料作為超級電容器的電極材料時，顯著提高了其質量比電容和穩定性。

高硬超輕陶瓷復合材料及其制備方法 992

 0

一種高硬超輕陶瓷復合材料及其制備方法，屬于陶瓷復合材料制備技術領域。該高硬超輕陶瓷復合材料的制備方法包括以下步驟：S1，稱取碳化硼粉體、覆鈦碳納米管和覆硅碳納米管；S2，將碳化硼粉體和分散介質混合砂磨至漿料粒徑D50≤1μm，得到碳化硼漿料；S3，將碳化硼漿料、覆鈦碳納米管及覆硅碳納米管一起球磨，得到均勻的混合漿料；S4，將混合漿料噴霧造粒，再粉碎過篩，得到混合粉體；S5，將混合粉體轉移至石墨模具中，混合粉體與石墨模具、壓頭之間用石墨紙隔開，熱壓燒結制得高硬超輕陶瓷復合材料。本發明以碳化硼、覆鈦碳納米管和覆硅碳納米管為原料，通過原位反應生成硼化鈦和碳化硅，既提高了基體材料的硬度，又起到了增強補韌的作用。

耐磨鑄型尼龍復合材料及其制備工藝 1103

 0

一種耐磨鑄型尼龍復合材料及其制備工藝,適用于要求提高機械強度和沖擊韌性、耐三體磨損和腐蝕性能良好的工件材料。采用由可澆鑄成型的內酰胺單體、催化劑、助催化劑、聚乙二醇、硅灰石、氧化鋅晶須組成的材料,采用單體澆鑄制備工藝,即在熔融的可澆鑄成型的工程塑料單體中加入催化劑和表面處理的硅灰石或氧化鋅晶須填料,混合均勻,然后加入助催化劑,在常壓下將混合均勻的熔融體注入加熱模具腔內,快速聚合,脫模后得到復合材料。該復合材料摩擦系數較低,沖擊韌性高,耐磨損和耐腐蝕性能良好;復合材料制備工藝簡單,成本低,具有廣泛的實用性。

氮摻雜改性硅/石墨/石墨烯復合材料的制備方法 803

 0

本發明公開一種氮摻雜改性硅/石墨/石墨烯復合材料的制備方法，先制備改性納米硅粉，再由改性納米硅粉制備改性納米硅/石墨復合材料，同時制備氧化石墨烯粘稠溶液，最后制得氮摻雜改性硅/石墨/石墨烯復合材料。本發明采用陽離子型強電解質對納米硅進行了表面改性，增大了納米硅的靜電斥力，改善分散性能，阻止了局部團聚，同時采用石墨和石墨烯作為納米硅的基底，減緩了納米硅負極在循環過程中的體積膨脹，采用尿素作為氮源對改性硅/石墨/石墨烯復合材料進行摻雜，有利于增加材料的導電性能，有利于獲得電化學性能優良的氮摻雜改性硅/石墨/石墨烯復合材料。

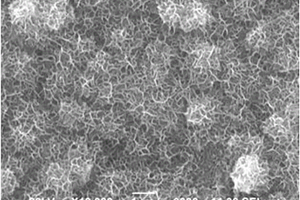

核殼結構鉬酸鎳/二氧化錳復合材料的制備方法及其應用 828

 0

一種核殼結構鉬酸鎳/二氧化錳復合材料的制備方法及其應用，該方法以鉬酸鈉和硝酸鎳作為合成鉬酸鎳的前體物、醋酸鈉作為合成鉬酸鎳的催化劑、高錳酸鉀作為二氧化錳的前體物，通過兩步水熱反應法制備核殼結構鉬酸鎳/二氧化錳納米復合材料；該方法所使用的原料來源廣泛，制備工藝簡單安全，綠色無污染，生產成本低，適合規?；a。本發明所制備的產物純度高、分散性好、晶形好且可控制，重現性好；所制備出的復合材料具有較高的比電容、較好的循環穩定性和倍率性能，改善了鉬酸鎳單獨作為電極材料的電化學性能，在能量存儲方面具有潛在的應用價值；所制備出的復合材料直接生長在泡沫鎳上，無需導電劑和粘結劑，可直接作為超級電容器的電極材料。

鋰離子電池用硅/氮摻雜石墨烯復合材料制備方法及應用 1074

 0

一種鋰離子電池用硅/氮摻雜石墨烯復合材料制備方法及應用，屬于硅/氮摻雜石墨烯復合材料制備方法及應用。本發明硅/氮摻雜石墨烯復合材料制備方法，通過商用硅粉和碳源及氮源的混合濕球磨，經干燥后在惰性氣氛下采取高溫固相燒結合成技術，調控反應過程中技術參數，實現對硅/氮摻雜石墨烯復合材料的硅含量調控，制備得到硅/氮摻雜石墨烯復合材料；并將其應用制作鋰離子電池負極材料。優點：該材料作為鋰離子電池負極表現出優異的循環及倍率性能，生產工藝簡便可靠，原材料廉價易得，設備要求低，合成路線簡單，便于調控，操作步驟可控性高，易實現大規模宏量化制備，且此復合材料極大提升了整體電化學性能。

耐高溫石英砂復合材料及其制備工藝 1052

 0

本發明公開了一種耐高溫石英砂復合材料，包括以下重量份的原料：100份石英砂、7?10份樹脂、1份固化劑、1.5份增韌劑和0.25?0.3份偶聯劑，所述固化劑為4?甲基咪唑，所述增韌劑為聚丙烯，所述偶聯劑為KH550硅烷偶聯劑。本發明還公開了該耐高溫石英砂復合材料的制備工藝。本發明提供的耐高溫石英砂復合材料，制作工藝簡單，通過確定石英砂復合材料的成分及各成本配比，提高了石英砂表面樹脂的包覆效果以及耐高溫性、抗壓抗折強度，并使成品為干型真空包裝，便于運輸，避免了運輸過程中的樹脂磨損脫落且便于施工。

聚氨酯復合材料太陽能光伏組件框架及其制備方法 916

 0

本發明公開了一種聚氨酯復合材料太陽能光伏組件框架及其制備方法，所述太陽能光伏組件框架由聚氨酯復合材料制成；所述聚氨酯復合材料由包含質量占10％-60％的聚氨酯樹脂和60％-90％的玻璃纖維無捻連續粗紗制備而成；聚氨酯樹脂由兩部分組成，組分一為異氰酸酯，組分二由聚合物多元醇、除水劑、消泡劑、抗紫外線劑和填料組成；本發明公開的聚氨酯復合材料太陽能光伏組件框架制備方法是：將組分一和組分二分別注射入模具，玻璃纖維無捻連續粗紗排列成預定形狀，在模具中浸潤樹脂并固化定型，拉擠成型。本發明具有輕質高強和優異的絕緣性能，耐腐蝕，耐老化，替代鋁合金材料，大幅降低太陽能光伏組件框架的成本，減少有色金屬資源的消耗。

高強度的氧化鋯陶瓷粉體復合材料及其制備方法 1102

 0

一種高強度的氧化鋯陶瓷粉體復合材料及其制備方法，所述氧化鋯陶瓷粉體復合材料，包括如下質量份數的組分：納米氧化鋯20?25份、納米η?Al2O38?12份、SiC 55?60份、硅灰3?5份；所述氧化鋯陶瓷粉體復合材料通過有機粘結溶液進行造粒；其中，所述有機粘結溶液，包括如下體積份數的組分：去離子水65?70份、聚乙烯醇15?20份、乙烯–醋酸乙烯酯共聚物10?15份、硬脂酸5?10份。本發明所述的高強度的氧化鋯陶瓷粉體復合材料及其制備方法，配方設計合理，制備方法簡單，采用原位固相反應燒結合成了氧化鋯?SiC?莫來石的復相陶瓷粉體復合材料，結合了氧化鋯、SiC、莫來石的優點，具有更小的顯氣孔率、更高的體積密度，高強度，并且還具有優異的耐火性能。

熱交換器用釬焊鋁合金復合材料 822

 0

本發明公開了一種熱交換器用釬焊鋁合金復合材料，所述復合材料包括皮材、芯層材料和防腐層，所述芯層材料的一側復合有皮材，其為4系鋁合金；所述芯層材料的另一側復合有防腐層，其為AA7072鋁合金，所述芯層材料為鋁合金，其含有0.4?0.7％質量的Si，0.3?0.6％質量的Fe，0.5?0.8％質量的Cu，1.4?1.8％質量的Mn，0.04?0.14％質量的Ti，0?0.14％質量的Zr，其余為Al和小于0.15％質量的不可避免雜質。所述的一種熱交換器用釬焊鋁合金復合材料，高了復合材料的釬焊后強度和耐蝕性，并進一步降低了復合材料的原料成本。

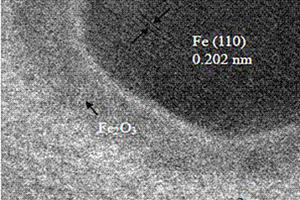

核殼結構顆粒與石墨烯復合材料的制備方法和應用 841

 0

本發明公開涉及一種核殼結構顆粒與石墨烯復合材料的制備方法和應用，該方法能夠使Fe@Fe2O3核殼結構顆粒均勻地分布在石墨烯中。其制備過程采用水熱反應法，具體步驟如下：首先將石墨烯和鐵鹽均勻分散在去離子水中，得到混合溶液；繼而加入堿性溶液調節混合液的pH；再將混合液置于反應釜中水熱反應；并對所得產物進行清洗并冷凍干燥；最后將產物置于保護氣氛下焙燒，得到黑色粉末狀的Fe@Fe2O3核殼結構顆粒與石墨烯復合材料。本發明的優點在于原料來源廣泛，制備過程簡單安全，綠色無污染；所制備的Fe@Fe2O3核殼結構顆粒與石墨烯復合材料具有很好的結構穩定性和單分散性，其用作鋰離子電池負極材料時，有較好的循環壽命和倍率性能，尤其在大電流充放電條件下仍然具有較優異的充放電性能。

石墨烯基納米鐵氧化物復合材料及其制備方法 1118

 0

本發明公開一種石墨烯基納米鐵氧化物復合材料及其制備方法,該方法能夠使石墨烯負載上粒徑均勻、形貌、組分可控的鐵氧化物納米顆粒。首先采用超聲法將氧化石墨均勻分散在去離子水中,得到氧化石墨烯溶液;繼而向所得溶液中加入鐵鹽前驅體并混合均勻,調節溶液pH,使鐵鹽水解;再將混合液置于反應釜中水熱反應;最后對所得產物進行清洗并冷凍干燥,得到石墨烯基鐵氧化物納米復合材料。本發明的優點在于原料普通易得,成本低廉,制備過程簡單安全,環境友好;所制備的石墨烯基鐵氧化物納米復合材料具有很好的結構穩定性和單分散性,其用作鋰離子電池電極材料時,充放電容量可達1000mAh/g以上,并且具有較好的倍率性能和循環壽命。

無鹵阻燃橡膠復合材料的制備方法 838

 0

本發明公開了一種無鹵阻燃橡膠復合材料的制備方法，具體涉及復合材料技術領域，包括丁苯乳膠100?150份、芳香烴油20?50份、聚碳酸酯40?70份、增強混料8?12份、阻燃混料20?30份、改性添加劑1?5份、二硫化四甲基秋蘭姆0.5?1份和乙烯硫脲0.4?0.8份。本發明通過丁苯乳膠和芳香烴油制備充油橡膠，丁苯橡膠和聚碳酸酯作為基體，其基礎氧指數高，具有自熄性，并加入多種隔熱纖維復合增強基體性能，使用多種無鹵阻燃劑復合，大大提高復合材料的阻燃效果，加入多種改性添加劑，提高復合材料的整體物理性能，該復合材料強度高，彈性好，耐腐蝕、抗氧化，不易老化，使用壽命長，而且抑煙效果好，燃燒安全性能高。

環保型木塑復合材料用粉碎回收裝置 815

 0

本發明公開了一種環保型木塑復合材料用粉碎回收裝置，包括：支撐臺、旋轉冷凍機構、輸送機構和粉碎機構；支撐臺的上側設有支撐架，支撐架的下方設有存液箱，支撐架上安裝有一對導向板；旋轉冷凍機構安裝于支撐架上，旋轉冷凍機構包括旋轉支撐帶，旋轉支撐帶安裝于支撐架內，旋轉支撐帶上連接有多個均勻分布的固定支撐拉桿；粉碎機構設于輸送機構的一側，粉碎機構包括粉碎箱，粉碎箱內安裝有一對粉碎輪。本發明通過對木塑復合材料粉碎回收裝置相應機構的設置，提高木塑復合材料的粉碎效果，使木塑復合材料能夠粉碎成塊狀顆粒，提高木塑復合材料回收的效率，并且降低消耗的能源，為使用者提高經濟效益。

高導電石墨烯/鋁基復合材料的制備方法 802

 0

本發明公開了一種高導電石墨烯/鋁基復合材料的制備方法，將石墨烯加入無水乙醇中，得到石墨烯分散液；將納米銅粉烯加入無水乙醇中，得到納米銅粉分散液；將石墨烯分散液使用恒壓滴定漏斗滴定至納米銅粉分散液中，最終得到混合均勻的納米銅粉石墨烯分散液；將納米銅粉石墨烯分散液在真空烘干，將獲得的混合粉體制成多個預制塊；在感應熔煉爐中加入純鋁加熱熔化，待熔體溫度達到750℃時，將預制塊壓入熔體中，將復合材料熔體澆筑到石墨模具中，獲得復合材料鑄錠；對復合材料鑄錠進行擠壓，對擠壓的桿件進行退火處理，然后經過拉拔，最終得到單絲，將單絲進行退火。本發明解決了因石墨烯團聚引起的石墨烯/鋁復合材料導電性能降低的問題。

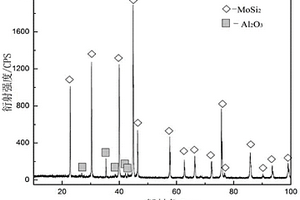

三氧化二鋁和二硅化鉬復合材料及其制備方法 990

 0

一種三氧化二鋁和二硅化鉬復合材料及其制備方法，屬于復合材料技術領域。三氧化二鋁和二硅化鉬復合材料為MoSi2/XAl2O3，其中X處于0～30mol%的范圍之內。將鉬粉、硅粉、鋁粉、三氧化鉬粉按照14.8～33.3mol％Mo、51.9～66.7mol％Si、0～22.2mol％Al、0～11.1mol％MoO3摩爾比例混合均勻，然后壓制成坯體，再將坯體放入反應釜中，在保護性氣氛或真空中點燃，發生化學反應合成三氧化二鋁和二硅化鉬復合材料。通過三氧化二鋁復合化提高了二硅化鉬材料的力學性能。與已有技術相比，本發明通過一步法合成三氧化二鋁原位改性二硅化鉬基復合材料，有利于消除增強相分布不均勻現象，并減少界面產物，本發明還具有工藝和設備簡單、省時、節能、成本低的優點。

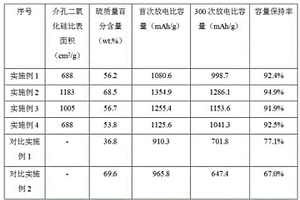

納米閥門封裝的硫介孔二氧化硅復合材料的制備方法 1248

 0

本發明涉及納米閥門封裝的硫介孔二氧化硅復合材料的制備方法，第一步采用“模板法”制備介孔二氧化硅載體；第二步采用有機硅烷鏈分子對介孔二氧化硅經過表面改性；第三步采用真空熱處理法將單質硫注入介孔二氧化硅的孔道中或空腔中；第四步再采用α-環糊精作為納米閥門，封閉介孔二氧化硅的孔口。本發明將這種復合材料應用于鋰硫電池，利用介孔二氧化硅的高比表面積，解決目前存在的鋰硫電池正極復合材料中硫含量較低的問題，并抑制硫在充放電過程中的體積膨脹，同時納米閥門的引入可以抑制多硫化物的溶解，提高了鋰硫電池的循環穩定性。

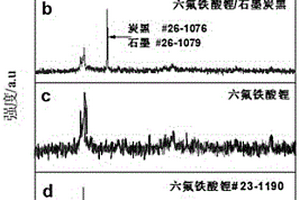

六氟鐵酸鋰與碳納米管復合材料的制備方法 968

 0

一種六氟鐵酸鋰與碳納米管復合材料的制備方法，將20克的九水硝酸鐵溶于200毫升的去離子水中，加入5毫克十六烷基三甲基溴化銨，持續攪拌3小時，形成飽和溶液；將0.1克的碳納米管加入到20毫升的1?摩爾/升的氫氧化鈉溶液中攪拌，用去離子水清洗至中性，離心抽濾；將處理過的碳納米管加入到20毫升的40%氫氟酸溶液中，攪拌，得到分散較為均勻的碳納米管?氫氟酸溶液；將得到的碳納米管?氫氟酸溶液與5.6克的碳酸鋰粉末加入到硝酸鐵?十六烷基三甲基溴化銨溶液中，持續攪拌，得到黑色沉淀；將得到的黑色沉淀用異丙醇清洗離心四遍后在80?℃的鼓風干燥箱里干燥10小時，即得到六氟鐵酸鋰與碳納米管復合材料，其是導電性較好的復合材料，能夠用作鋰離子電池的正極材料。

復合材料防護布生產用雙邊雙線鏈式縫紉設備 694

 0

本實用新型公開了一種復合材料防護布生產用雙邊雙線鏈式縫紉設備，包括第一裝置底座、裝置延伸架和導向桿，第一裝置底座的一側固定安裝有裝置延伸架，裝置延伸架的頂部固定安裝有導向桿，本實用新型所達到的有益效果是：本實用新型結構緊湊，使用方便，功能實用，在對復合材料防護布的縫紉過程中，通過安裝的導向桿和轉動桿，可以使復合材料防護布平整的受到壓板的作用力而不會產生褶皺，提高了復合材料防護布的質量，同時提高了本實用新型的實用性，同時本實用新型能進行自動剪切，避免了人工操作，在提高了縫紉效率的同時，保障了復合材料防護布的生產質量。

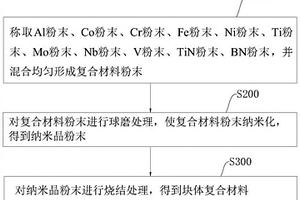

高耐磨、耐高溫高熵基復合材料及其制備方法 986

 0

本申請公開了一種高耐磨、耐高溫高熵基復合材料及其制備方法，涉及金屬基復合材料技術領域，該復合材料中的增強相顆粒與高熵合金基體的潤濕性好，且具有良好的界面結合，能提高復合材料的耐磨性，且可以有效地避免增強相顆粒在摩擦過程中脫落。復合材料包括高熵合金基體和增強相顆粒，增強相顆粒分散于高熵合金基體中，高熵合金基體包括基礎基體和強化基體，基礎基體包括Al、Co、Cr、Fe、Ni、Ti，強化基體包括Mo、Nb、V，增強相顆粒包括TiN、BN。

輕質光催化仿石材復合材料及其制備方法 705

 0

本公開涉及一種輕質光催化仿石材復合材料，仿石復合材料的原料按重量計包括：仿石粉料、硅丙乳液、石粉、相容劑、工藝助劑、水、分散劑；其中，所述仿石粉料包括無機粉體材料，丙烯酸酯單體；所述相容劑包括：丙烯酸酯接枝物，光催化劑。本公開還涉及到一種輕質光催化仿石復合材料的制備方法，將所提到的材料進行混合，之后進行倒模、在預設條件下固化得到仿石復合材料。通過上述方法制備的輕質仿石復合材料，兼備柔性和強度等特點，并且可以降解仿石復合材料表面的環境污染物。

短切碳纖維增強的木塑復合材料及其制備方法 1128

 0

本發明涉及木塑復合材料技術領域，特別涉及一種短切碳纖維增強的木塑復合材料。本發明公開了一種短切碳纖維增強的木塑復合材料，按重量份數，包括：聚烯烴塑料30~50份；短切碳纖維6~20份；相容劑1~4份；潤滑劑0.5~1.5份；木粉50~60份。該復合材料物理力學性能明顯提高，制備方法簡單，可回收，解決了木塑復合材料在某些應用場合強度不足的問題，拓展了木塑復合材料的應用范圍。

鋰硫電池正極復合材料及其制備方法 959

 0

本發明公開了一種鋰硫電池正極復合材料，該正極復合材料包含單質硫和碳包覆氮化鈮納米線，其中碳包覆氮化鈮納米線為載體材料，單質硫含量為65％～75％。本發明還公開了該正極復合材料的制備方法，包括以下步驟：(1)利用鈮粉制備鈮酸鈉納米線；(2)將鈮酸鈉納米線質子化，得到鈮酸納米線；(3)將鈮酸納米線和碳材料混合，制備碳包覆鈮酸納米線；(4)在氨氣下將碳包覆鈮酸納米線進行熱處理，得到碳包覆氮化鈮納米線；(5)利用高溫固態熔融法制得以碳包覆氮化鈮納米線為載體材料的鋰硫電池正極復合材料。該正極復合材料能夠吸附固定多硫化物，抑制其穿梭效應，加快多硫化物氧化還原過程，防止中間產物的堆積，提高了電極壽命及電池的容量保持率。
