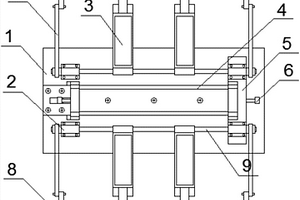

本發明涉及到一種鋰電池模組裝配系統,包括操作板、限位立板和轉動卡件;所述操作板的前后兩端裝有限位立板,所述限位立板之間通過擺放軌道連接,兩組限位立板兩端裝有轉動卡件,每組轉動卡件之間連接有第二轉軸,所述第二轉軸首尾兩端通過翻著臂與第一轉軸連接,所述第一轉軸通過卡槽與限位立板限位連接,其中一組第一轉軸上裝有安裝機構,所述安裝機構通過插銷與限位立板頂部定位連接。本發明采用擺放軌道將批量的單體鋰電池進行堆疊裝配,再由推頂機構、對齊機構和安裝機構將單體電池自右往左進行批量安裝,并根據鋰電池模組的成組需求,幾并幾串。電池成組的數量多、拆卸和組裝工裝速度快捷。能夠極大的提高單體電池穩定安裝的速率。

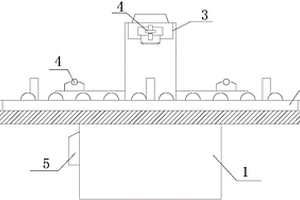

本發明涉一種鋰電池生產用不良產品自動噴碼系統,包括機架、電子皮帶秤、噴碼裝置、到位傳感器及控制系統,電子皮帶秤通過滑軌嵌于機架上端面內,噴碼裝置通過導向軌滑動安裝在機架上并位于電子皮帶秤側邊,噴碼裝置的噴頭位于電子皮帶秤正上方,到位傳感器共三個,其中兩個以噴碼裝置噴頭對稱分布在電子皮帶秤側邊上,剩下的一個到位傳感器通過滑軌安裝在噴碼裝置的噴頭上,控制系統位于機架側表面,并分別與電子皮帶秤、噴碼裝置、到位傳感器電氣連接。本發明一方面可有效的提高對經過注液處理后鋰電池質量進行檢測,另一方面可對檢測不合格的鋰電池自動進行噴碼標記作業。

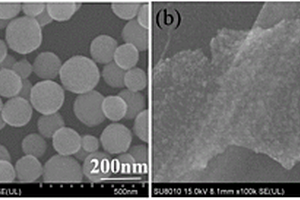

本發明涉及一種鋰離子電池負極用石墨烯?氧化鉍復合材料的制備方法,將氧化鉍納米球負載在石墨烯表面進行修飾,形成超高負載量的氧化鉍?石墨烯復合材料,有利于保證材料的形貌結構穩定性,提高金屬氧化物材料的導電性,進而提高鋰離子電池性能。本發明中,在水熱反應釜中加入乙二醇、尿素、氧化石墨烯、聚乙烯吡咯烷酮、Bi(NO3)3進行水熱反應,通過表面活性劑的修飾,在水熱過程中形成直徑約為5?10nm的氧化鉍納米顆粒,均勻負載在石墨烯片層上。制備的氧化鉍?石墨烯復合材料中,石墨烯的存在為氧化鉍提供好的導電網絡,有效的抑制了氧化鉍材料在充放電過程中的體積膨脹,延長了鋰離子電池的循環壽命,提高了電池的倍率性能。

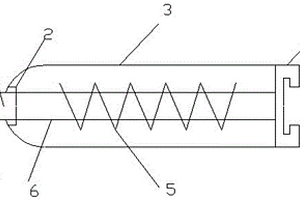

本發明公開了一種用于鋰電池生產設備的高溫采樣探頭,包括:外管、內管、冷卻輸送管和吸附探頭,所述內管設于外管的內部,所述內管與外管的中間設有冷卻輸送管,所述冷卻輸送管螺旋包裹于內管的外壁,所述冷卻輸送管內填充有冷卻液,所述外管的端部設有通孔,所述內管的端部從通孔處延伸出吸附探頭,所述吸附探頭內部設有感應磁鐵。通過上述方式,本發明用于鋰電池生產設備的高溫采樣探頭,能在高溫爐內部直接對鋰電池材料取樣,探頭安全可靠,可以配合在各種裝置上,通用性高,使用方便。
本發明涉及一種廢舊鋰電池回收再生三元正極材料的制備方法,屬于資源循環利用技術領域。本發明通過無機酸酸浸出,除銅鋁鐵后,堿性條件共沉得到三元材料前驅體并與碳酸鋰球磨后煅燒制成再生三元正極材料,本發明對于鎳、鈷和錳的回收率分別為98.57~98.66%、99.63~99.72%和99.91~99.94%,銅鐵鋁的去除率99.94~99.96%,再生三元正極材料首次可逆充放電效率達90%以上,回收了廢舊鋰電池中的重金屬,減少對環境的污染和對人類身體健康的危害。
本發明公開了一種鋰離子電池溫度感應器,包括撓性印刷電路板和熱電阻,熱電阻固定并電連接于撓性印刷電路板,設有兩根架橋導線,撓性印刷電路板通過兩根架橋導線與外部儀表連接導通,本發明的鋰離子電池溫度感應器能夠用于檢測鋰離子電池各層鋁箔包間溫度,從而在整個的充電和放電周期獲得精確的溫度指示,提高系統工作的可靠性,且體積小、內部無空氣隙、熱慣性小、測量滯后小、機械性能好、耐振、抗沖擊、能彎曲、便于安裝且使用壽命長。

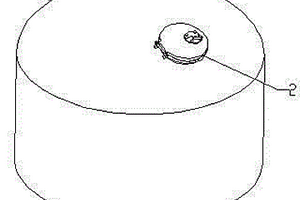

本發明公開了一種帶窺視鏡的鎂鋰合金真空冶煉爐,包括一爐體和一封板組件,所述的爐體上設置有一窺視孔,所述的封板組件包括一活動封板和一窺視鏡組件。本發明的帶窺視鏡的鎂鋰合金真空冶煉爐的優點是:帶有連接有進氣管的窺視管,在觀察冶煉爐內的情況時,可以吹散視線內的粉塵,結構簡單,使用方便,冶煉鎂鋰合金的成品率較高。
本發明涉及用于4.8V鋰離子電池的高電壓電解液,成分:有機溶劑80~89%,鋰鹽10~15%,添加劑0.5~5%;添加劑為苯并咪唑酮類衍生物,是2-苯并咪唑酮、1-(2-丙烯基)-2-苯并咪唑酮、1,3-二氫-1-(1-甲基乙炔基)-2H-苯并咪唑-2-酮、5-硝基-2-苯并咪唑酮、5,6-二氨基苯并咪唑-2-酮中的一種或兩種以上。所用添加劑有效改善鋰離子電池高壓循環性能,可將普通電解液的電壓提高至4.8V,效果明顯,電解液在4.8V高電壓下不易分解。
本發明涉及鋰離子電池正極材料的制造方法,具體量種高安全鋰離子電池正極材料的鋁包覆方法。該方法包括以下步驟:a.以常規方法制造無包覆的正極材料;b.制備包覆液,包覆液為鋁源與助溶劑相溶形成的鋁鹽溶膠;溶膠中鋁鹽的重量濃度為15%~30%;c.包覆過程,將上述無包覆的正極材料加入到包覆相甲醇或乙醇或丙酮中;攪拌混合后,加入鋁鹽溶膠包覆液,其中元素Al與正極材料的中心元素M的摩爾比Al/M=0.002~0.05。d.加熱烘干,在70-100℃,抽真空條件下,經1-6小時烘干為成品。本發明能夠使鋰離子正極材料在高充電截止電壓下保證其高溫存儲安全性、循環穩定性。
本發明涉及一種鋰電池正極漿料配制方法,包括如下步驟:a、配制膠液:先將定量的N-甲基吡咯烷酮NMP和聚偏氟乙烯PVDF放入真空分散攪拌機,然后抽真空進行攪拌,得到膠液;b、將導電劑、活性材料與Li2CO3進行預混合,然后再將Li2CO3、導電劑和活性材料的混合物加入膠液中攪拌3~5h;c、測試b步驟得到的固液混合物的粘度,加入N-甲基吡咯烷酮NMP調整該混合物的粘度使其達到涂布操作的要求。本發明提供了一種操作簡單、步驟簡便的鋰電池正極漿料配制方法,該制備方法提高了生產效率,降低了能耗,且使用該電池正極漿料制得的鋰電池后續化成產生的氣體總量較少,電池可逆容量增大,循環性能較佳。

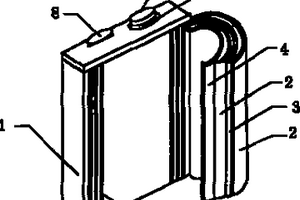

本發明公開一種大電流長壽命鋰電池的制作方法,包括電極漿料的制備、電芯的卷繞和單體電芯的組裝,漿料中加入鈦酸鋰,并改進各組分配比,電芯采用4~5層卷繞而成,并選用9~15μm厚的隔膜,組裝時采用散熱鋁片隔開或包裹,并用鋼絲收緊。由該方法制作的鋰電池導電性提高,內阻減小,散熱效果增強,達到大電流長壽命的使用要求,尤其適合電動工具產品的使用。

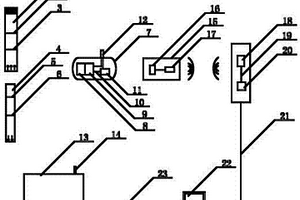

本發明涉及鋰電供電的儲存單個人體的艾滋病信息的RFID系統,屬于物聯網應用技術領域。鋰電供電的無線圖像傳感器的敏感元件對準試紙條甲、監測試紙條甲質控線和試紙條甲病人條帶的色彩變化,或對準試紙條乙、監測試紙條乙對照線和試紙條乙檢測線的色彩變化,敏感元件將感知的色彩變化由轉換元件轉換為電信號通過無線發射天線發送出去,單個人體攜帶的電子標簽接收到電信號后、輸入IC芯片儲存信息,鋰電供電的RFID讀寫器利用天線形成電磁場,觸發電磁場內的電子標簽、并獲取信息,接著通過數據線將信息輸入計算機進行分析、處理、儲存,并輸入打印機。疾病預防控制中心實驗室通過無線接收天線接收從無線發射天線發送來的信息。

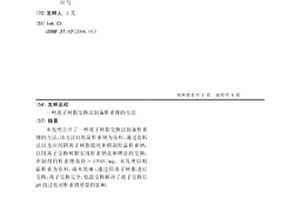

本發明公開了一種離子樹脂交換法制備肝素鋰的方法,該方法以粗品肝素鈉為原料,通過鹽析法以及應用陰離子樹脂提純和精制粗品肝素鈉,以陽離子交換樹脂實現肝素鈉鹽和鉀鹽的交換,所制得的肝素鋰效價>170IU/mg。本發明以粗品肝素為原料,成本低廉;通過陽離子樹脂進行交換,離子交換完全,低溫交換解決了離子交換后pH值過低對肝素鋰質量的影響。

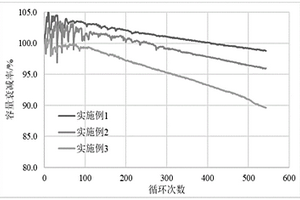

本發明提供了一種含硅負極材料的制備方法,包括以下步驟:A)將所述SiO顆粒與偏鋁酸鎂混合后冷凍干燥,得到混有偏鋁酸鎂的SiO顆粒;B)將經過酸改性的淀粉的溶液與所述混有偏鋁酸鎂的SiO顆?;旌虾蟾稍?、焙燒,得到焙燒產物;C)將所述焙燒產物與乙酸溶液混合進行反應,得到多孔材料;D)將所述多孔材料與硅酸鋰溶液混合后干燥、在惰性氣氛條件下焙燒,得到多孔的含鎂鋁以及鋰雙碳層的含硅負極材料。本發明制備得到的含硅負極材料中多孔的含鎂鋁以及鋰雙碳層能緩沖在充放電過程中的體積膨脹,防止材料粉化、脫落,從而使材料具有更長的循環壽命,電池具有較高容量保持率。

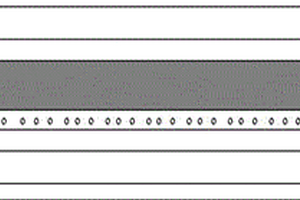

本發明公開了一種鋰電池軟包裝材料及其制備方法。該鋰電池軟包裝材料包括基材層、第一粘接層、鋁箔層、設于所述鋁箔層的至少一個面上的耐腐蝕涂層、第二粘接層和熱封層;所述耐腐蝕涂層包含稀土氧化物/導電聚合物復合納米粒子和環氧樹脂。本發明的鋰電池軟包裝材料不僅具有優異的耐腐蝕性能,而且對人體和環境危害小,安全環保。

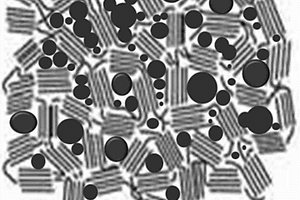

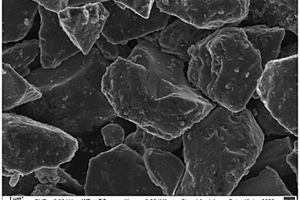

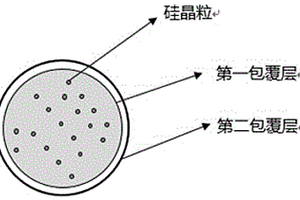

公開一種硅基負極材料、其制備方法及包含它的鋰離子電池,所述硅基負極材料包括:硅基內核;包覆在該硅基內核外面的第一包覆層;及包覆在第一包覆層外面的第二包覆層,其中所述第一包覆層和第二包覆層均為碳基材料,所述第一包覆層的晶面層間距為0.344~0.352nm,所述第二包覆層的晶面層間距為0.345~0.354nm,且所述第一包覆層的晶面層間距小于所述第二包覆層的晶面層間距。不同包覆層的晶面層間距不同,結晶性存在差異,當硅材料嵌鋰膨脹時,包覆層間產生相對滑移,使包覆層結構整體保持穩定,進而改善硅材料界面的完整性和穩定性,減少對活性鋰的消耗,從而提高電池的循環性能和存儲性能。

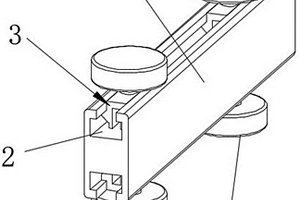

本發明公開了一種鋰電池通道標準導條機構,包括導條,所述導條的兩側開設有凹槽,所述凹槽的內部卡接有多個可拆卸的連接卡扣機構,所述連接卡扣機構的外部連接有導輪,所述連接卡扣機構包括兩個對稱的卡板,所述卡板的上端通過連接板相連接,所述連接板的上端開設有與所述導輪相配合的開孔。該裝置在更換鋰電池時,導條不需要更換,只需要調整連接卡扣機構之間的位置即可,減少成本的同時,也能保證鋰電池的生產線能夠正常的運行。
本發明公開了一種鋰電池集成儲能用預測系統及其預測方法,包括集成儲能系統,所述集成儲能系統的內部設置有生電模塊,所述生電模塊的輸出端電連接有電能轉換單元,所述電能轉換單元的輸出端電連接有電力存儲單元,所述電力存儲單元的輸入端電連接有存儲容量模塊,所述電力存儲單元的輸出端電連接有儲能交流模塊,所述存儲容量模塊的輸出端與儲能交流模塊電連接。本發明達到可以精準預測的效果,該鋰電池集成儲能用預測系統及其預測方法,解決了現有的鋰電池集成儲能預測系統只能預測大概的儲能時間,無法做到精準預測,這就讓使用者無法及時了解到精準的集成儲能時間,影響了集成儲能精準性的問題。

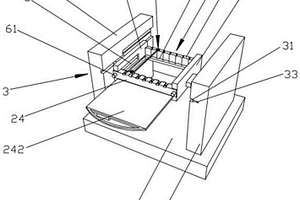

本發明提供一種動力鋰電池組裝用工裝,涉及電池組裝設備技術領域,包括工裝底座,工裝底座頂面上的兩端分別垂直設置有左支撐板和右支撐板,左支撐板和右支撐板之間活動設置有卡板裝置,左支撐板和右支撐板的內側壁上均設置有卡板槽,卡板裝置包括后卡板,后卡板的左右兩端分別固定設置有左卡板和右卡板,左卡板和右卡板的外側壁上均設置有滑塊裝置,且滑塊裝置分別滑動設置在左支撐板和右支撐板的內側壁上的卡板槽內,左卡板和右卡板之間活動設置有前卡板,且后卡板、右卡板、前卡板和左卡板首尾依次相連圍成矩形框架結構。本發明具有能根據鋰電池需要組裝的規格進行調節夾緊,且方便對組裝后的鋰電池進行檢查等優點。

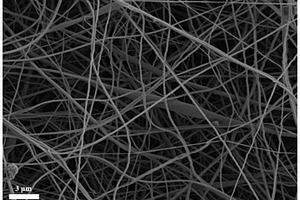

本發明公開了一種鋰離子電池紡絲隔膜及其制備方法,鋰離子電池紡絲隔膜的制備方法包括步驟:將鈦酸四丁酯酸解生成的二氧化鈦包裹在聚磷腈微球PZS表面,生成PZS@TiO2微球;所述PZS@TiO2微球與聚丙烯酸以及N,N?二甲基甲酰胺溶劑混合采用靜電紡絲法和熱胺化處理制備獲得紡絲隔膜PZS@TiO2@PI。本發明制備的鋰離子電池紡絲隔膜擁有極高的熔點,遠高于普通商業隔膜的電解液浸潤性和耐熱性,并且具有更加良好的孔隙率。
本發明提供了一種電解液及其制備方法和含有其的鋰金屬電池。所述電解液包括鋰鹽、有機溶劑、稀釋劑和添加劑,所述添加劑包括如式1所示的含一個氮的一個孤對電子的吡啶環,其中,R1~R4至少一個取代基中含有CnF2n+1,n≥0;所述稀釋劑包括氟醚,所述有機溶劑包括磷酸酯類溶劑。本發明制備得到的電解液應用于鋰金屬電池中,具有高安全性能和電化學性能。
本發明涉及磷酸鐵鋰蓄電池領域,特別涉及一種優化磷酸鐵鋰電池循環性能及存儲特性的高溫擱置方法。步驟1:制備的磷酸鐵鋰電池經化成預充電、二封抽氣、分容后,選出放電容量與電壓合格的電池進行OCV1測試其開路電壓V1及內阻R1;步驟2:將經OCV1測試后電池放置于溫度范圍40℃?50℃的干燥環境中進行擱置48h?72h;步驟3:經高溫擱置結束后的電池移入常溫25℃±2℃的環境中,常溫擱置10h?15h,之后進行OCV2測試電池的電壓V2及內阻R2;步驟4:電池繼續常溫擱置168h,進行OCV3測試電池的電壓V3及內阻R3,對電池進行循環及存儲測試。本發明加快SEI膜的重組與穩定,有效地消除電池內部的極化和加速副反應的發生,提高SEI膜的成膜質量,從而改善電池的循環及存儲性能。
本發明公開了一種鋰離子電池電解質膜的制備方法,先將酚醛樹脂,PET,順丁烯二酸酐樹脂,改性石墨,聚酯纖維,聚乙烯醇攪拌混合均勻,得到物料一;然后將混合物料轉入到反應釜中,升溫保持一定時間,然后加入聚乙烯醇縮丁醛,在惰性氣體保護的條件下再升溫并保持一段時間,得到物料二;將物料二烘干后加入二氧化鈦,羧甲基纖維素,混合均勻,得到物料三;最后將物料三經雙螺桿擠出機擠出成膜,得到鋰離子電池電解質膜。本發明提供的制備方法得到的鋰離子電池電解質膜具有良好的機械性能,同時具有良好的電解液浸潤性以及電學性能。
本發明公開了一種高能量密度的鋰離子電池的制備方法。它包括以下步驟:A、使用低玻璃溫度丙烯酸改性殼聚糖衍生物膠制作負極片;B、采用濕法隔膜并預涂覆亞克力膠水,C、在溫度為70?90℃,壓強為0.2?0.5MPa的環境下,經過時間為20?60分鐘加壓制作電芯;D、對電池進行注液,在電池注液后,經過陳化45?55℃的溫度,70?75小時的陳化時間使電解液與亞克力膠水充分結合。采用上述的方法后,制作電芯過程中合理控制各項參數確保了電池上下左右壓力均勻,壓后電池具有類似固體電解質鋰離子電池相當硬度,由此大大提高了電池高溫存儲性能、高溫循環性能、低溫充電性能,其鐵鋰電池能量密度提高至約170wh/kg,無一般固體電解質的高內阻和倍率差的缺陷。
本發明屬于材料制備和分離技術領域,涉及鋰/銣離子雙吸附材料的制備,尤其涉及一種印跡多孔吸附材料的制備方法及其應用。本發明先對碳納米管進行羥基化處理,通過3?縮水甘油基氧基丙基三甲氧基硅烷KH560中硅連接的三甲氧基與碳納米管上的羥基發生反應,引入環氧基團;再與印跡對叔丁基杯[4]芳烴IC4A的酚羥基開環復合,得到印跡多孔吸附材料。對叔丁基杯[4]芳烴的絡合效果結合離子印跡技術,能夠對鋰/銣離子進行高效的選擇性雙吸附。本發明還公開了將所制得材料應用于鹽湖鹵水中鋰離子和銣離子的吸附。本發明所述方法操作較為簡單,所制得印跡多孔吸附材料結構穩定,比表面較大,再結合離子印跡技術,可以增加材料的吸附位點,提高材料的吸附性能。

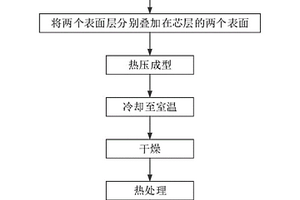

本發明屬于鋰電池隔膜技術領域,具體涉及一種聚烯烴微孔膜及制備方法、鋰離子電池和巡航導彈。其中聚烯烴微孔膜包括:芯層、位于芯層表面的表面層;其中所述芯層中分布有大孔嵌有小孔的混合孔結構;以及所述表面層中分布有均一孔徑的小孔結構。能夠其能夠為鋰離子電池提供穩定的輸出功率,保證巡航導彈的動力控制足夠精確,從而提升其實際應用效果。

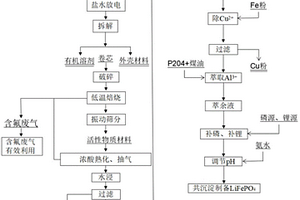

本發明屬于廢舊電池材料回收技術領域,具體公開了一種廢舊磷酸鐵鋰電池正極活性材料回收利用方法,廢舊磷酸鐵鋰電池經短路放電、拆解得包含正極片的物料,隨后將該物料破碎、脫粘結劑、篩分,得正極活性材料;將得到的正極活性材料進行酸液熟化去氟處理;熟化過程在負壓條件或者在連續氣流吹掃下進行;熟化后的物料經水浸出,得浸出液;調控得到的浸出液的P、Fe、Li摩爾比,回收得到磷酸亞鐵鋰。本發明通過對廢舊正極活性材料進行所述的熟化除氟過程,可以明顯改善回收得到的正極活性材料的電學性能;例如,明顯提升放電容量,對其循環性能也有所改善。
本發明屬于鋰電池技術領域,具體涉及一種含納米硅的無定型碳鋰電池負極材料,所述負極材料內部形成硅?碳結構及碳?碳結構,納米硅的質量含量為5?50%,且提供了制備方法,以及采用該負極的鋰離子電池。本發明解決了現有技術中復合材料中硅材料的分散性太差,碳層分布不均的問題,提高了納米硅的分散均勻性,促進硅?碳結構及碳?碳結構的形成,有效的提升了負極的容量,并改善其可循效率和壽命。
本發明屬于能源材料技術領域,具體為一種鋰電池負極材料的制備方法。本發明提出的方法是將四水合乙酸釔、十水合草酸鐿、二乙胺、1,10?菲羅啉、碳粉、淀粉及花青素加入水中,在高壓釜中加熱,常壓將水蒸發干,固體再高溫燒結,球磨粉碎,得鋰電池負極材料。用該鋰電池負極材料制成CR2016型紐扣電池,以200?mA/g進行充放電,100次循環后放電比容量高于985.3?mAh/g。
中冶有色為您提供最新的江蘇有色金屬加工技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
