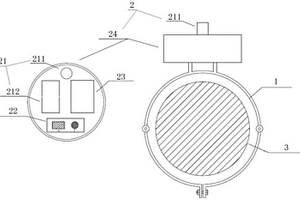

本實用新型公開了一種復合橫擔振動位移等電位監測裝置,包括:固定模塊和監測模塊;固定模塊,用于將監測模塊固定在復合橫擔端部法蘭上;監測模塊,包括電壓模塊、加速度測量模塊和采集通信模塊;電壓模塊,用于感應取電,輸入給加速度測量模塊和采集通信模塊需要的供電電壓;加速度測量模塊,用于采集橫擔端部在水平面橫向和縱向的振幅及頻率,并傳輸給采集通信模塊,采集通信模塊無線傳輸給后臺。優點:實現了在高電位條件的不規則振動信號監測,具備振動頻率和幅度的測量功能;實現了復雜電磁環境下長期運行,實現了高穩定性可靠監測;可在線路建設和建成后安裝,可靠的監測復合材料桿塔高壓側端部振動幅度、頻率等參量,應用范圍廣。

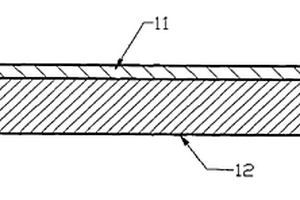

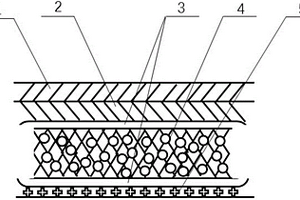

本實用新型涉及一種吸收快低回滲的纖維材料及衛生用品,屬于特殊性能纖維制品及復合材料及制備技術領域。所述的吸收快低回滲的纖維材料是由面層上層和面層下層層疊而成,所述面層上層為弱親纖維層,所述面層下層為多親纖維層。所述面層配合吸收芯體使用時,可快速吸收液體,保持面層干爽。
本實用新型公開了一種干式連接的裝配式格柵地下連續墻,由預制墻體單元拼接構成,預制墻體單元橫截面為空腔回字形構造,兩側設有通長的凹槽和預埋定位型鋼,兩端布置有錨固連接件;所述錨固連接件為開口空腔盒形,兩側與墻體縱筋錨固,連接端貫通并對應墻體預留孔道;豎向相鄰的預制墻體單元通過高強連接鋼筋對位拼接錨固連接件連接端錨固;橫向相鄰的預制墻體單元通過預埋定位型鋼咬合,使得側向凹槽拼接形成注漿孔后,填以微膨脹早強高延性水泥基復合材料。本實用新型安裝快捷,防水性能好,抗彎剛度大,可兼做地下室外墻,有利于地下連續墻的工業化生產和施工。

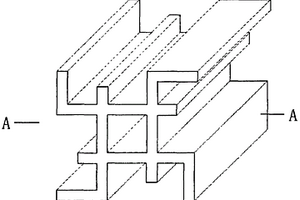

本實用新型多樣式卡槽塑木型材涉及的是一種復合材料型材,由塑木上橫、左豎、下橫、右豎骨架板、左上、右下豎板、左下、右上橫板構成;上橫、左豎骨架板和左上豎板間為上左卡槽,上橫、左豎和右豎骨架板間為上中卡槽,上橫、右豎骨架板和右上橫板間為上右卡槽,上橫、左豎和下橫骨架板間為中左卡槽,上橫、左豎、下橫和右豎骨架板間為中央矩形孔,上橫、下橫和右豎骨架板間為中右卡槽,左豎、下橫骨架板和左下橫板間為下左卡槽,左豎、下橫和右豎骨架板間為下中卡槽,下橫、右豎骨架板和右下豎板間為下右卡槽。本實用新型造型獨特,整體性強,強度高,剛性大,不變形,防水耐老化,卡槽多,卡槽有不同樣式,適用性強,生產方便,可再生。

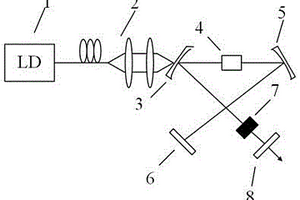

本實用新型公開了基于半導體材料NiO的X型腔脈沖激光器,帶尾纖輸出的半導體激光器產生940nm連續光依次經過耦合透鏡和凹面輸入鏡入射到Yb:YAG/Cr4+:YAG/YAG晶體,經過Yb:YAG/Cr4+:YAG/YAG晶體的增益激光由凹面全反鏡反射到達平面全反鏡,然后被反射并原路返回,到達凹面輸入鏡后反射,經過NiO復合材料可飽和吸收體后到達輸出鏡輸出1030nm波段的脈沖激光。本實用新型利用NiO所具有的可飽和吸收特性,可獲得高能量的鎖膜脈沖激光,實現納秒級的脈沖輸出。此外,基于NiO納米片在近紅外波段的帶內電子躍遷所產生的飽和吸收特性,優選NiO納米片薄膜厚度進而實現NiO可飽和吸收體在不同激光波段的運轉。

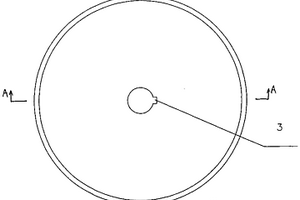

本實用新型公開了一種用于避雷針安裝工具的行走輪,所述的行走輪包括外輪緣、內輪緣,所述的外輪緣形成彈性V型槽,采用聚胺酯橡膠復合材料;所述的內輪緣的中心設有凸起,材料為鋁。采用本實用新型的行走輪,在安裝避雷針時,聚氨酯橡膠成型的外輪緣具有高彈性,高耐磨性,耐老化,在工具車重力作用下,V型聚氨酯橡膠槽對軌道線產生壓力變形,形成較大接觸面從而大大增加了摩擦力,達到防滑效果。同時,內輪緣的中心設有凸起,且其材料為鋁,可以加大彈性V型槽對軌道線所產生的壓力,從而達到更加的防滑效果。

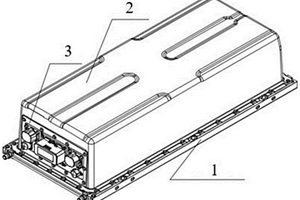

本實用新型公開了一種電池箱體總裝結構,包括下箱體、上箱蓋以及附件結構,下箱體的前表面上形成有進水口和出水口,下箱體上形成有與進水口和出水口相貫通的流道,下箱體的上表面的四周形成有若干個第一螺栓孔,上箱蓋包括中空狀的框體部以及自框體部的四周下末端向外折彎形成的折彎部,折彎部上形成有與下箱體上的第一螺栓孔相上下對齊的第二螺栓孔,附件結構安裝于框體部的前表面上。本實用新型電池箱體總裝結構中下箱體與電池水冷板一體化設計,上箱蓋采用玻璃纖維加環氧樹脂的復合材料,附件結構模塊化設計,一是解決了電池的冷卻問題,二是解決了電池的能量密度問題,三是系統集成度高,大大提升的生產效率。

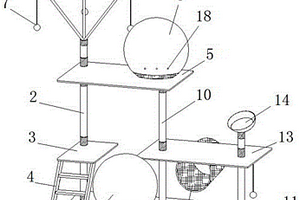

本實用新型公開了一種玩耍區與休息區勞逸結合的戶外寵物家具,包括第一底板,所述第一底板左上方固定安裝有第二底板,所述第二底板上方固定安裝有第三底板,所述第一底板、第二底板、第三底板和支架通過第一豎桿固定連接,所述第一底板右方固定安裝有第四底板,所述第四底板上方位于第一底板右上方固定安裝有第五底板,所述第一底板、第五底板、第三底板通過第二豎桿固定連接,所述第四底板與第五底板通過第三豎桿固定連接。該玩耍區與休息區勞逸結合的戶外寵物家具,基于人文關懷理念,且考慮成本,采用木塑復合材料為基本原料,結合金屬、亞克力、杜邦紙為輔材的一款家具,可為貓咪提供一個娛樂休息的場所。

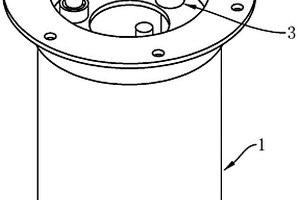

本實用新型公開一種專用于彩釉玻璃數碼噴繪機的主墨盒,包括墨盒主體,所述墨盒主體頂部具有用于墨水回流的吸墨嘴和回墨嘴,墨盒主體側部具有注墨口,所述墨盒主體配設設攪拌裝置,所述攪拌裝置包括外驅動組件和內攪拌組件,所述外驅動組件通過磁力驅動內攪拌組件轉動。本裝置設計為全密封式攪拌結構,對墨水采用盒外動力裝置磁力驅動盒內攪拌裝置,不破壞主墨盒的密封性,攪拌過程可以對墨水采用負壓方式產生循環動力提高攪拌效果,有效避免墨水發生沉淀導致的生產停滯的問題;本方案中采用對墨水具有化學兼容性的有機復合材料,該材料沒有阻磁作用,保證攪拌作業的順利進行。

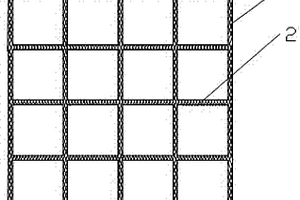

本實用新型公開了一種用于結構加固的平面網格筋,包括縱向復合筋和橫向復合筋,縱向復合筋和橫向復合筋在同一平面上固定連接,形成平面網格,縱向復合筋的橫截面和橫向復合筋的橫截面均呈矩形,縱向復合筋和橫向復合筋均為纖維復合材料層。本實用新型還公開了制作平面網格筋的模具,包括陽模具和陰模具,陽模具為第一平臺,該第一平臺的下部設有縱橫交錯的凸楞,陰模具為第二平臺,該第二平臺的上部設有縱橫交錯的凹槽,第二平臺的凹槽與第一平臺的凸楞相配合。該平面網格筋具有規則的截面,且拉伸強度和彈性模量高。
金屬增強聚醚醚酮閥座,密封件的骨架采用金屬件,外裹聚醚醚酮復合材料1-3MM。本實用新型剛性好,抗壓、能承受3500磅壓力,不變形,表面摩擦系數小,不損壞對磨副。結構簡單,成型加工容易,根據需要可做成各種形狀的閥座密封件??扇〈饘匍y座,作用和效果是金屬閥座不能達到的,而且比重下降50%。成本降低。

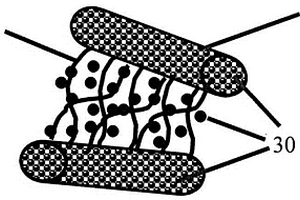

一種網狀中空泡沫增強炭氣凝膠高溫隔熱芯材,其特征在于,所述的網狀中空復合泡沫增強炭氣凝膠高溫隔熱芯材包括中空碳化硅泡沫、網格狀碳化硅納米線、炭氣凝膠,網格狀碳化硅納米線填充分割碳化硅泡沫內部大孔,碳氣凝膠均勻填充于泡沫體內部所有孔隙,密度為0.07~0.2g/cm3,抗壓強度5~15MPa。中空碳化硅泡沫是以柔性碳泡沫為模板,采用化學氣相沉積法制備,碳化硅泡沫骨架壁厚0.5~2μm,網格狀碳化硅納米線直徑為50~200nm,炭氣凝膠平均孔腔尺寸為20~30nm。本實用新型具有的優點:1、中空碳化硅骨架提高泡沫比表面積與力學性能;2、碳化硅納米線降低泡沫孔徑,提高材料力學強度,降低材料的熱導率;3、炭氣凝膠降低復合材料整體的高溫熱導率。
本實用新型公開了一種內芯式圓柱狀催化劑載體。載體的本體形狀為圓柱體,載體的橫截面形狀為同心不同半徑的圓環形,載體的內芯部分由TiO2材料組成,載體的外環柱部分由TiO2-C復合材料組成。與現有技術的催化劑載體相比,本實用新型的載體具有抗壓強度高,比表面積大,空隙率高,傳質傳熱性能和催化活性好等優點,適用于負載鈀、鉑、釕、銠、金、銀等貴金屬,制備高活性的加氫催化劑。

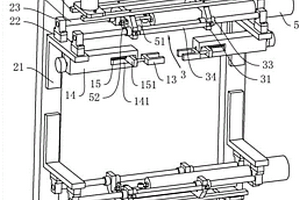

本實用新型公開了一種飛機座艙蓋框架后固化工裝,包括第一支撐裝置和第二支撐裝置,第一支撐裝置包括調節手柄、與調節手柄連接的第一支撐桿和與第一支撐桿連接且用于與飛機座艙蓋框架相接觸的第一定位擋塊,第二支撐裝置包括第二支撐桿、設置于第二支撐桿一端且用于與飛機座艙蓋框架相接觸的第二定位擋塊和設置于第二支撐桿另一端且用于與飛機座艙蓋框架相接觸的第三定位擋塊。本實用新型的飛機座艙蓋框架后固化工裝,通過使用第一支撐裝置和第二支撐裝置將飛機座艙蓋框架撐開,可以避免復合材料飛機座艙蓋框架在進行后固化處理時發生形變。

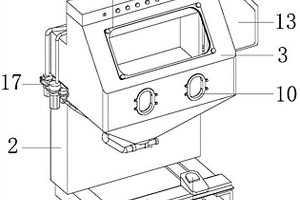

本實用新型屬于噴砂機防護技術領域,尤其為一種噴砂機防護裝置,包括兩根相互平行的底架,所述底架的表面固定連接有機箱,所述機箱的表面設置有噴砂室,所述噴砂室的表面開設有用于安裝視窗的一號安裝框,所述一號安裝框的表面設置有用于視窗固定的一號螺栓柱。本實用新型通過在艙門的內側和噴砂室的內壁上設置固定卡塊,使用橡膠復合材料制作防護板,并在防護板的表面開設與艙門和噴砂室內壁上的固定卡塊相對應的卡槽,通過卡槽和固定卡塊將防護板固定在艙門和噴砂室內,防止噴砂室內的高速磨料的濺射使噴砂室的內壁和艙門過度磨損,從而出現危險,增強了噴砂機的安全性。

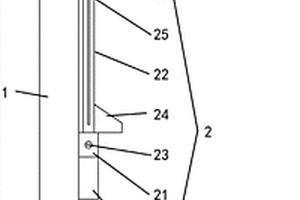

本實用新型提供了一種高強度組合式電纜支架,包括立架和托座,其特征在于:所述立架上開設有插槽;所述托座由托體和座體通過銷軸連接而成,所述托體插接在所述插槽內,所述座體下側靠近與托體的連接處具有一擋塊;所述座體繞銷軸進行轉動,并具有兩種極限狀態,狀態一為座體處于水平狀態,并與立架垂直,狀態二為座體處于豎直狀態,并與立架平行貼合,所述立架和托座為均為一體成型的SMC復合材料制件。本實用新型具有如下有益效果:本實用新型所提供的可折疊伸縮的電纜支架兼顧結構強度,在電纜鋪設施工即后期線路維護中為施工人員提供了巨大的空間便捷,排除了傳統電纜支架對施工人員帶來的安全隱患。
本實用新型涉及高性能復合材料領域,尤其涉及一種三維整體多層帶頂織物。一種三維整體多層帶頂織物包括織物頂部和織物主體,其中所述織物頂部和織物主體皆由紗線連續織造而成,且織物頂部可以為尖頂形、平頂形、圓頂形及圓形矩形組合、異形等幾何形式;本實用新型工藝方法簡單可靠,纖維體積密度均勻,無結構變化過渡區低密度缺陷,抗分層性好。

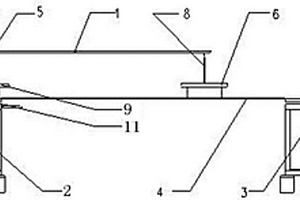

本實用新型一種無人直升機槳葉質量靜矩和重心一體化測量裝置,主要應用無人直升機復合材料旋翼槳葉和尾槳葉的質量靜矩和重心測量。本實用新型由小推車、導軌、刀片、電子秤以及固定和可動連接臺板組成。無人直升機槳葉質量靜矩和重心一體化測量裝置是一種精度較高、定位較好、操作簡單、高效率的質量靜矩和重心測量裝置,質量靜矩和重心的測量可以一次完成,不需要二次安裝和調試。通過調整滑動臺板的位置,可以對不同長度的槳葉進行測量。

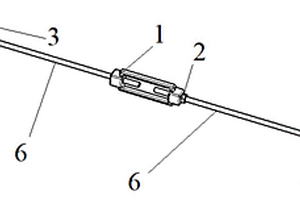

本實用新型是一種用于氨氮污水降解監測的級聯光纖光柵傳感器封裝體,是光纖傳感區域的發明設計。用一種負溫度系數的復合材料作為基底,將級聯長周期光纖光柵和另一根單模光纖分別置于其上一對平行間隔為1cm的槽道中,用雙組分環氧樹脂分別固定單模光纖和級聯長周期光纖光柵的同一端,級聯長周期光纖光柵和單模光纖的另一端通過設置的一個可調節的固定片固定。放置級聯光纖光柵段的第一槽道中間一部分刻成液槽,液體通過封蓋上具有與上述液槽貫通的通孔流入,傳感部分懸空與液體充分接觸。所封裝的級聯長周期光纖光柵因組裝了聚合物膜而具有更高的折射率敏感性,封裝過程簡單,成品率高,傳感器具有溫度補償功能,使用壽命長,便于清洗等優點。

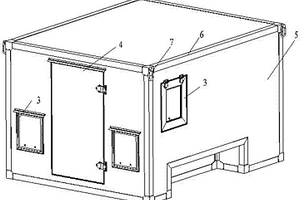

本實用新型公開了一種廂式車,包括廂體,在廂體上設有廂門和廂窗;所述廂體為雙層鋁板結構,雙層鋁板內填充有蜂窩紙板層。所述蜂窩紙板層與雙層鋁板結構之間采用膠水連接。所述蜂窩紙板層表面設有金屬蒙皮。本實用新型采用蜂窩紙板替代傳統廂式車的聚氨酯泡沫復合夾層結構。蜂窩紙板復合材料具備低碳環保、輕質、高強度等特點。通過對卡槽式型材連接復合板的結構形式和拼接用膠粘劑施膠工藝的研究,拼接蜂窩結構廂式車,并進行淋雨、日照、傳熱、承載等試驗。與傳統廂式車相比,輕型蜂窩結構廂式車實現復合板的無骨架結構形式,解決了目前車體過重、機動性差的問題。輕型蜂窩結構廂式車技術在國內處于領先水平,具備良好的市場競爭力。
本實用新型公開了一種拉擠加筋FRP管的連接結構,屬于復合材料連接技術領域,該拉擠加筋FRP管的連接結構包括FRP管和法蘭盤,所述FRP管的內壁上設置有至少兩條加筋,每條所述加筋均包括圓柱加筋部和支撐部,所述圓柱加筋部的至少一端具有伸出所述支撐部的連接段;所述法蘭盤包括圓筒部、法蘭部和連接部,所述連接部上設置有第一通孔;所述法蘭盤的所述連接部與所述加筋的所述支撐部的端面相抵靠,每所述圓柱加筋部的所述連接段均穿過相應的所述第一通孔,所述連接段的穿出端上均設置有鎖緊件。本實用新型結構簡單,連接可靠,而且提高了FRP管的承載能力。

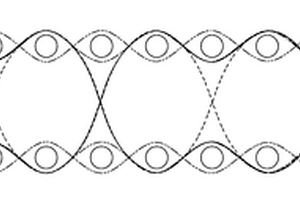

本實用新型提供了一種具有高彈性的三維空芯織物,包括,上層面、下層面及芯層;所述芯層由第一絨經及第二絨經同時與上層面和下層面交織形成;所述第一絨經選用玻璃纖維,所述第二絨經選用為高彈塑料絲。本實用新型通過多材料復合使芯層站立性能更好,回彈性強。三維空芯織具有結構彈性好,有良好的垂直支撐作用,在異型復合材料的成型方面具有較好的保型性。用本實用新型復合增強的型材具有防腐蝕、抗壓抗彎、減震性好、重量輕、物理機械性能優良等特點。本實用新型尤其適用于儲罐、天線罩、美化罩、軌道交通墻體等的復合成型。

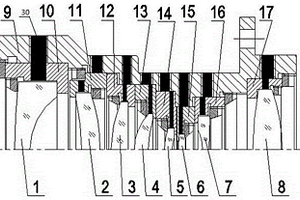

本實用新型公開了一種航天用光學鏡頭,包括LC9鋁合金主鏡筒,LC9鋁合金主鏡筒內依次設有多個光學件,對應每個光學件設置有用于裝光學件的托框和用于固定光學件的內壓圈,還包括用于固定托框的外壓圈,光學件通過硅橡膠層固定在主鏡筒內。本實用新型的航天用光學鏡頭重量輕,其零件全部采用穩定性高、比剛度高、強度高的LC9鋁合金復合材料;另外,其結構耐沖擊,其主鏡筒的壁厚不少于3mm,因此即使遇到一定的沖擊,本實用新型航天用光學鏡頭仍能保持很好的使用性能,即使用性能穩定;最后,通過在平行于光軸方向線切割托框和壓圈的內孔來保證每兩片光學件間的空氣能夠流通出去,從而實現真空狀態下通氣,用于維持鏡筒內壓強平衡。

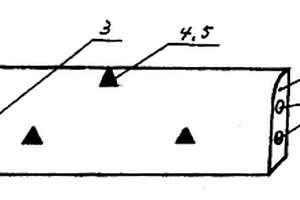

現有的“路牙”一般用水泥或整塊石頭制成,一米長度左右一根的實心體,然后沿長度續接。本實用新型“路牙”的形體為中空體,在“路牙”的暴露面上,還附著有仿大理石層、反光層、樹脂層三者之一或二層、三層。由于本實用新型外型是以高分子水性環保型復合材料整體模注成型,且內腹中空,所以比傳統水泥路牙重量輕,施工時工人勞動強度減小,而且抗壓、抗沖擊性好,強度高,成批制作工藝簡單,可適用于交通道路、市政、園林等領域。

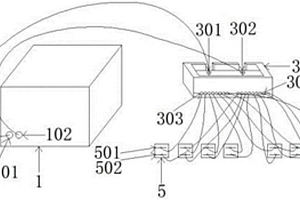

本實用新型屬于水泥基復合材料檢測技術領域,具體為一種高效的水泥基材料試塊加電裝置,包括電源,所述電源設有輸出端子,所述輸出端子連接有香蕉插頭線,所述香蕉插頭線遠離輸出端子一端連接有電線分線盒,所述電線分線盒包括外殼、雙排螺絲黃銅導座和出線孔,所述雙排螺絲黃銅導座包括正極雙排螺絲黃銅導座和負極雙排螺絲黃銅導座,所述出線孔又包括正極出線孔和負極出線孔,所述正極雙排螺絲黃銅導座與正極出線孔電性連接,所述負極雙排螺絲黃銅導座輸出端與負極出線孔電性連接,所述出線孔連接有鱷魚夾線,所述鱷魚夾線遠離出線孔一端連接有水泥基材料試塊。本實用新型能夠通過各個部分之間的連接組成整個實驗裝置,便于運輸,節省了人力。
