全部
▼
熱搜：
1052
0

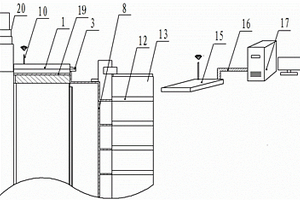

本發明公布了一種大型水輪發電機轉子參數超寬帶無線測量裝置。將風速傳感器探頭、風速變送器、鋰電池、無線采集傳輸模塊等器件放在固定裝置中安裝到轉子上進行轉子關鍵參數的采集，采集到的數據經超寬帶無線網絡傳輸給無線接收機上傳到上位計算機進行數據處理分析及顯示。本發明實現了對大型水輪發電機組轉子關鍵參數的直接、實時和準確測量，改變了以往很多轉子關鍵參數只能通過計算而無法通過實際測量的狀況。本發明中采用的超寬帶無線通訊技術現在已成為短距離、高速無線連接最具競爭力的物理層技術，逐漸應用到無線個域網、無線傳感器網絡等短距離無線網絡中，使用該技術可以有效實時采集傳輸高速信號，而不造成因數據擁堵而發生網絡信號中斷丟失數據的現象，為構成無線采集系統提供新思路。
1118
0

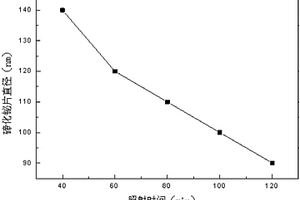

一種利用紅外線照射進行納米碲化鉍粒度分級的方法，本發明涉及納米碲化鉍粒度分級的方法。它是要解決現有碲化鉍納米片的制備方法得到的Bi2Te3納米片尺寸不均一、尺度分散性大的技術問題。本方法：一、在氮氣氣氛中，將碲化鉍粉末加入到正丁基鋰的正己烷溶液中浸泡，然后去除液體，把碲化鉍在手套箱中靜置；二、向碲化鉍中加入水，攪拌或超聲處理，得到Bi2Te3懸浮液；三、透析；四、將Bi2Te3懸浮液在紅外線照射燈下照射，離心分離，再增加照射時間，再分離，得到不同粒度的Bi2Te3納米片，完成納米碲化鉍粒度分級。本方法方便、環保、便宜地分離出不同尺寸的二維Bi2Te3，而且粒度均勻可用于電子學器件中。
本發明公開了一種具有硅烷偶聯劑和導電聚合物雙層包覆結構的硅基負極材料及其制備方法與應用。所述硅基負極材料以單質硅為基底，在基底外包覆有硅烷偶聯劑修飾層，硅烷偶聯劑修飾層外包覆有質子酸摻雜態導電聚苯胺，制備方法為：（1）將硅烷偶聯劑與硅粉進行超聲共混，在一定溫度下回流，對硅粉進行修飾；（2）將苯胺單體與修飾后的硅粉在酸性溶液體系中超聲共混，然后進行原位聚合，得到包覆有導電聚合物的硅基復合材料；（3）將所述混合溶液洗滌、抽濾、真空干燥，得到具有硅烷偶聯劑和導電聚合物雙層包覆結構的硅基負極材料，其摻雜在石墨中可用于制備鋰離子電池的負極材料。本發明簡單易行，制造成本低，重現性好，便于大規模工業化生產。
868
0
本發明公開了一種具有框架結構的復合固態電解質的制備方法，所述方法包括如下步驟：步驟一、（1）將氧化物粉末與碳粉研磨均勻；（2）將步驟（1）獲得的粉末壓成電解質片；（3）步驟（2）獲得的電解質片在高溫下燒結，獲得帶孔的氧化物固態電解質片；步驟二、將聚氧化乙烯PEO與鋰鹽溶于乙腈溶液中，室溫下攪拌，得到聚合物固態電解質溶液；步驟三、在室溫下，將聚合物固態電解質溶液注入帶孔的氧化物固態電解質片中，靜置一段時間，在真空干燥箱中烘干，獲得復合固態電解質。本發明工藝簡單，成本低廉，可操作性強，且最終產物在空氣中穩定存在。
840
0

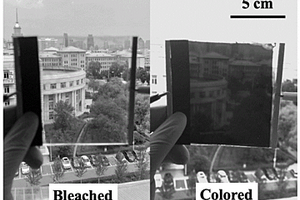

一種具有高電荷儲存能力的電致變色器件的制備方法，它涉及一種電致變色器件的制備方法。本發明的目的是要解決現有電致變色器件由于變色膜層之間電荷容量不匹配，導致了變色幅度低、循環壽命低和褪色態自帶顏色的問題。方法：一、基底的表面處理；二、制備電致變色層；三、制備互補變色層；四、制備含鋰電解質；五、組裝器件，得到具有高電荷儲存能力的電致變色器件。本發明制備的具有高電荷儲存能力的電致變色器件的著色時間為1s～3s，褪色時間為0.1s～2s，透過率變化幅度60％以上，電荷容量20mC/cm2以上。本發明可獲得一種具有高電荷儲存能力的電致變色器件。
1041
0

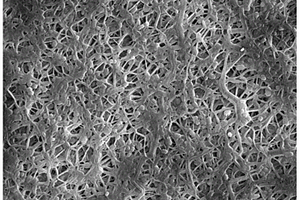

本發明涉及一種聚四氟乙烯微孔膜及其制備方法與應用，屬于高分子微孔膜技術領域。為解決現有方法不能將微孔膜孔徑控制在30nm以下的同時滿足強度要求的問題，本發明提供了一種聚四氟乙烯微孔膜的制備方法，包括制備混合料并將其壓延成片帶，將片帶疊加壓延得到基礎帶材；在基礎帶材表面涂覆隔離劑、疊加后壓延成膜片，重復將膜片疊加壓延得到多層膜體后將其剝離成單層膜，萃取潤滑劑、清除隔離劑、熱處理后得到聚四氟乙烯微孔膜。本發明通過大壓延比壓延多層疊加膜片的方式，實現了對微孔膜孔徑、孔隙率、厚度和抗拉強度的精確控制，所得微孔膜孔徑均勻，將本發明制備的微孔膜用于鋰離子電池隔膜能減少漏電等安全事故的發生。
1042
0
本發明公開了一種凝膠打印用殼聚糖墨水制備及成形方法，制備及成形步驟包括將殼聚糖分散于鹽酸、乙酸、醋酸鋅與水混合的的酸性溶液中攪拌1～2min得到殼聚糖酸性溶液。按質量比取氫氧化鋰、氫氧化鈉、尿素與水混合得到堿水溶液。將殼聚糖酸性溶液與堿水溶液按體積比5:4混合充分，經2～3次循環冷凍解凍得到凝膠打印用殼聚糖墨水。將殼聚糖墨水按打印機中由模型切片生成的打印軌跡與酸、醇和水混合而成的凝固液交聯得到殼聚糖凝膠支架。本發明所制備的殼聚糖墨水具備周期短，理化性質可長期保持穩定的優點。經打印成形的凝膠支架具有較好的生物相容性、穩定性和機械性能，拓展了復雜空間結構的三維殼聚糖凝膠在工業和生物醫學等領域的應用。
952
0
一種氮?磷雙摻雜分等級多孔碳材料的制備方法及應用，屬于電池正極材料的技術領域。本發明要解決現有制備雜原子摻雜的分等級多孔碳材料方法存在工藝復雜、不易控制的技術問題。本發明方法在具有三維連通骨架的聚苯胺?植酸氣凝膠中引入氯化物無機鹽，熱解后進行酸洗和水洗，除去材料中的可溶物質，改變碳材料的孔結構，同時提高其導電性，以保證硫/碳復合材料在電池循環過程中穩定性。本發明制備方法所涉及操作過程簡單易行，適于大量生產，成本較低，材料制備方法重復性高。本發明適用于鋰硫電池硫正極載體材料。
1278
0

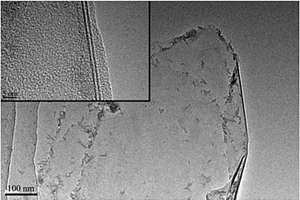

一種合成二維超薄單晶Ti3C2TX片層的方法，它涉及一種合成Ti3C2TX片狀材料的方法。它要解決現有Ti3C2片狀材料的合成存在缺陷的問題。方法：一、LiF粉末加到鹽酸溶液中，磁力攪拌，得溶液A；二、磁力攪拌下將Ti3AlC2粉末加到溶液A中，反應后離心；三、向沉淀物中加除氧去離子水，蓋緊離心管，搖晃，離心后得膠狀液體，即完成二維超薄單晶Ti3C2TX片層的合成。本發明通過調控鹽酸的濃度及鹽酸與氟化鋰之間的比例，免去了有機物嵌入及超聲剝離這兩個過程，不用通氬氣，減少了操作步驟，工藝簡單、危險性低，安全性高，成本降低；獲得純度高，片層更薄，電化學性質更好，產量更高的二維單晶Ti3C2TX片層。
991
0

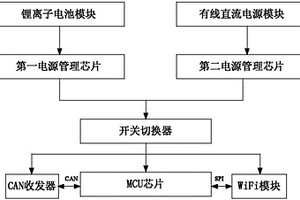

一種具有兩種供電方式的CAN轉WiFi模塊，涉及一種CAN轉WiFi模塊。為了解決目前的CAN轉WiFi的模塊存在供電電壓較高，功耗大，體積大的問題。所述模塊包括：無線收發模塊將CAN收發器輸出的CAN數據幀發送給無線節點，無線收發模塊將無線節點接收的數據發送給CAN收發器；鋰離子電池模塊通過第一電源管理芯片輸出工作電壓，有線直流電源模塊通過第二電源管理芯片輸出工作電壓，通過開關切換器控制第一電源管理芯片輸出或第二電源管理芯片輸出，第一電源管理芯片與第二電源管理芯片均為CAN收發器和無線收發模塊提供工作電壓。本發明用于空間緊湊的衛星測試系統當中。
1064
0

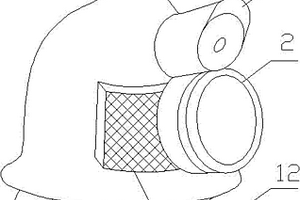

無線傳輸信息的礦用安全帽燈及其傳輸方法。一旦發生礦難，礦井內就會與外界失去聯系，而礦井外的施救人員也無法了解礦井內的情況，只是根據經驗判斷進行施救，無法根據礦井內的具體情況制定有效的施救方案，延誤施救最佳時機。本發明方法包括：安全帽（1），所述的安全帽安裝探照燈（2）、攝像頭（3）和防塵網罩（4），所述的安全帽兜內具有信息處理裝置（5），所述的信息處理裝置包括微型處理器（6），所述的微型處理器連接網絡傳輸裝置（7）和鋰離子電池（8）；所述的防塵網罩內安裝的麥克（9）以及報警鍵（10）與所述的微型處理器連接。本發明用于礦井作業。
1022
0

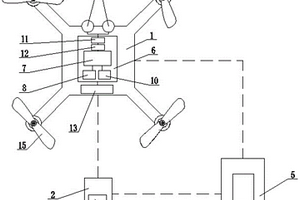

本發明提供了一種無人機模擬駕駛顯示裝置，其技術要點在于：包括無人機、遙控器及手機，所述無人機上設有主控板和與其相連的鋰電池，主控板上設有ARM芯片和與其相連的wifi模塊Ⅰ，所述無人機上設有攝像頭，攝像頭與ARM芯片相連，所述遙控器通過無線收發模塊與ARM芯片連接通信，ARM芯片通過wifi信號與手機連接通信，所述手機安放在虛擬現實頭戴眼鏡內。本發明可將無人機的航拍畫面實時傳送到手機上，再通過虛擬現實頭戴眼鏡來觀看手機屏幕上的圖像，從而實現觀看無人機航行3D畫面的目的，使操控者有身臨其境之感，提高了無人機航行模擬的真實性，提升了操控者的飛行體驗。
974
0

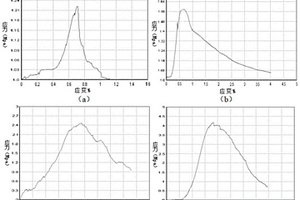

一種擠出固化式3D打印纖維?堿礦渣材料及其制備方法，它涉及建筑領域，本發明要解決纖維?堿(類)礦渣作為3D打印存在技術問題。本發明材料按照質量分數是由35％～55％的工業礦渣或類礦渣粉、0.5％～1％的纖維、15％～25％的MgO、5％～15％的膨脹劑CaO、10％～25％的細骨料、0.05％～0.08％的碳酸鋰、0.02％～0.05％的葡萄糖酸鈉、占工業礦渣或類礦渣粉10％～20％的堿激發劑和占工業礦渣或類礦渣粉40％～45％的水組成。本發明采用擠出固化式3D打印技術，通過改變激發劑種類和摻量、水用量、纖維種類與摻量、MgO摻量、膨脹劑摻量以及外加劑摻量，進行優化配比，得纖維?堿礦渣材料。

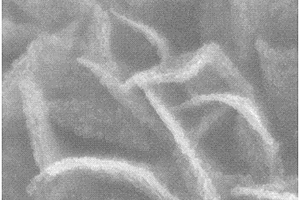

一種具有多級結構的碳納米纖維、金屬相二硫化鉬和硫復合材料的制備方法及應用，屬于能源材料技術領域。所述方法如下：1、將鉬酸銨、L?半胱氨酸和硼氫化鈉溶解在混合溶液中，放入碳納米纖維，轉移到聚四氟乙烯反應釜中，水熱反應，自然冷卻至室溫，烘箱中干燥過夜；2、稱取200?400mg硫粉溶解到5mL二硫化碳中，將步驟一得到的材料浸漬到硫溶液中，取出，真空干燥，加熱煅燒，即得到具有多級結構的碳納米纖維、金屬相二硫化鉬和硫復合材料。本發明的優點是：有利于實現硫的高效利用以及獲得循環穩定的鋰硫電池。具有多級結構的碳納米纖維和金屬相二硫化鉬復合材料可以通過簡單的一步水熱法制備，簡單易行，成分可控。
1170
0

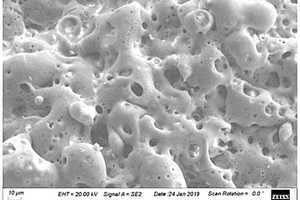

一種高吸收率高發射率涂層的制備方法，它涉及一種涂層的制備方法。本發明的目的是要解決現有的鎂鋰合金表面處理技術制備的涂層結合力差，不穩定，易老化脫落，吸收率低，發射率低，不利于其在航天器上的應用的問題。方法：一、試件前處理；二、微弧氧化法在硅酸鹽電解液體系中制備高吸收高發射率的熱控涂層。本發明制備的熱控涂層有較高的吸收率和發射率，有很好的熱控性能。本發明可獲得一種高吸收率高發射率涂層。

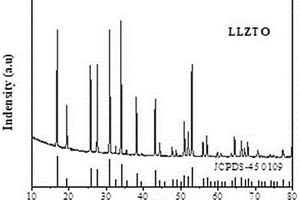

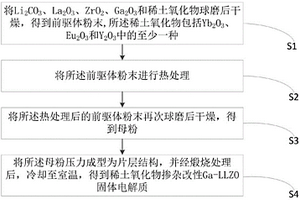

本發明提供了一種稀土氧化物摻雜改性Ga?LLZO固體電解質及其制備方法，涉及鋰電池技術領域，所述稀土氧化物摻雜改性Ga?LLZO固體電解質具有立方結構，且所述稀土氧化物摻雜改性Ga?LLZO固體電解質的分子式為Li6.25+xGa0.25La3Zr2?xMxO12，其中，M為稀土元素，且0≤x≤0.2。與現有技術比較，本發明基于固態電解質LLZO各個位點的摻雜效果，通過稀土氧化物摻雜的手段改性石榴石型Ga?LLZO電解質以獲取電導率高且質量高的LLZO固態電解質。
1133
0

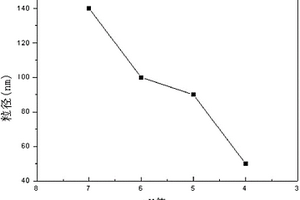

一種利用調節pH值進行納米碲化鉍粒度分級的方法，本發明涉及納米碲化鉍粒度分級的方法。它是要解決現有碲化鉍納米片的制備方法得到的Bi2Te3納米片尺寸不均一、尺度分散性大的技術問題。本方法：一、在氮氣氣氛中，將碲化鉍粉末加入到正丁基鋰的正己烷溶液中浸泡，然后去除液體，把碲化鉍在手套箱中靜置；二、向碲化鉍中加入水，攪拌或超聲處理，得到Bi2Te3懸浮液；三、將Bi2Te3懸浮液調節pH值至7，離心分離，再逐步降低pH值，再分離，得到不同粒度的Bi2Te3納米片，完成納米碲化鉍粒度分級。本方法方便、環保、便宜地分離出不同尺寸的二維Bi2Te3，而且粒度均勻，可用于電子學器件中。
1196
0

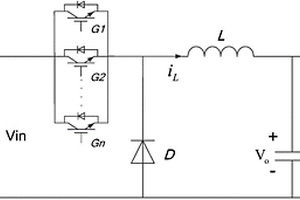

一種BUCK倍頻電路，涉及大功率直流降壓技術領域。本發明是為了解決現有的大功率直流降壓電路開關管開關頻率低，導致電感比較大，大電流時電感體積就會很大，并且電感上電流紋波比較大，導致產生人耳聽覺范圍內不可忍受的噪聲的問題。本發明n個IGBT開關管Gn并聯為開關管組，直流電源的正極連接開關管組的正極，開關管組的負極同時連接濾波電感L的一端和續流二極管D的負極，續流二極管D的正極同時連接直流電源DC的負極、濾波電容C的負極和電阻R的一端，濾波電容C的正極同時連接濾波電感L的另一端和電阻R的另一端。它用在大容量蓄電池組、鋰電池組以及超級電容組充電領域。
1018
0

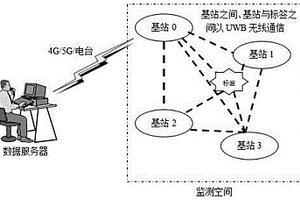

本發明公開了一種基于UWB技術的臨時室內定位系統，所述系統包括基站裝置、數據服務器、監測定位標簽，其中：所述基站裝置分為0號基站以及其它基站，0號基站負責與數據服務器通信聯絡，其它基站與0號基站以UWB無線接口通信；所述0號基站以及其它基站與監測定位標簽以UWB無線接口通信，通過測距算法完成對各基站三維坐標的數據服務器內的系統設置，進而以UWB定位技術完成對監測定位標簽的三維定位，并以此為基礎在數據服務器內設定實時記錄位置標簽位置信息即可體現其運行軌跡。本發明的臨時基站裝置便于安裝、拆卸，同時內置鋰電池自主供電4小時以上，可以在多場景重復使用，大大增加了便利性、實用性。
1096
0

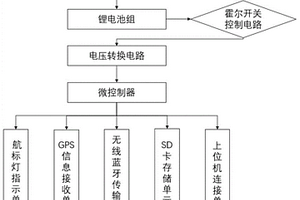

本發明提供了一種智能自容式多協議串行數據采集器，其特征在于，它包括無線充電電路、霍爾開關控制電路、鋰電池組、電壓轉換電路、微控制器、航標燈指示的單元、GPS信息接收單元、無線藍牙傳輸單元、SD卡存儲單元、上位機連接單元；所述微控制器與霍爾開關控制電路、航標燈指示單元、GPS信息接收單元、無線藍牙傳輸單元、SD卡存儲單元、上位機連接單元相連接。本發明克服現有的GPS軌跡數據采集方法對軌跡數據記錄時包含大量漂移點和信息冗余點、占用了大量的存儲空間、后期數據處理復雜度的缺陷，提供一種GPS數據智能采集電路，該裝置可根據需要設置存儲的GPS信息；存儲格式采用TXT格式存儲，節省了存儲空間。
1087
0

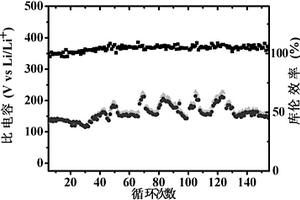

一種納米硫顆粒/二維層狀碳化鈦復合材料的制備方法和應用，它涉及一種二維層狀碳化鈦復合材料的制備方法和應用。本發明的目的是要解決現有的碳化鈦Ti3C2Tx與硫復合方法存在熱處理融熔法耗時長，方法復雜和分散不均勻的問題。方法：一、制備二維層狀碳化鈦納米片；二、復合，得到納米硫顆粒/二維層狀碳化鈦復合材料。本發明制備的納米硫顆粒/二維層狀碳化鈦復合材料不需要任何粘結劑，不僅簡化了制備工藝，還降低了生產成本。以本發明制備的納米硫顆粒/二維層狀碳化鈦復合材料作為正極材料組裝鋰硫電池循環150圈后，電容的保持率仍接近100％。本發明可獲得一種納米硫顆粒/二維層狀碳化鈦復合材料。
1038
0
本發明公開了一種高溫煤焦油加氫聯產中間相炭微球的設備，包括爐體、主加熱器、導料管、基板、加熱管、刮板、擋圈、復位彈簧、電機、螺紋桿、主動錐齒輪、從動錐齒輪和螺紋套筒，所述爐體頂部一側插有導料管，所述爐體底面中心位置安裝有主加熱器，所述爐體內部設有基板，且基板底面對稱安裝有四個加熱管，所述爐體頂部轉動安裝有螺紋套筒，此高溫煤焦油加氫聯產中間相炭微球的設備通過主加熱器與加熱管的共同加熱，提高對物料的加熱效率與加熱均勻性，便于中間相炭微球的產生，有效的輔助后續工作進行，該工藝生產增加了企業的經濟效益，延長了公司產業鏈，使已煤焦油為代表的能源類行業向優質鋰離子負極材料行業進行了完美轉型。
814
0

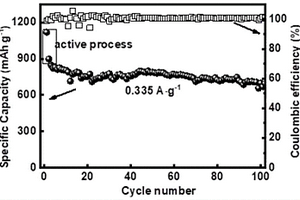

一種N-摻雜石墨烯的制備方法，它涉及一種電池負極材料的制備方法。本發明是為了解決石墨烯作為鋰電池負極放電容量大幅衰減的技術問題。本方法如下：一、制備氧化石墨烯分散液；二、制備雙氰胺溶液；三、將雙氰胺溶液滴加到氧化石墨烯分散液中，然得到混合溶液；四、將混合溶液轉入水熱反應釜中反應，自然冷卻至室溫，離心、水洗、滲析、干燥，即得N-摻雜石墨烯。采用本發明制備的N-摻雜石墨烯作為電池負極材料，在1A/g電流密度下，600次循環放電容量保持在450mAh/g～1720mAh/g，8A/g電流密度下，倍率放電性能穩定，放電比容量為385mAh/g～580mAh/g。本發明屬于電池材料的制備領域。
一種具有異質結結構的碳納米纖維、二硫化錫、二氧化錫和硫復合材料的制備方法及應用，屬于能源材料技術領域。所述方法如下：1、將四氯化錫、硫代乙酰胺、碳納米纖維溶于聚丙醇中，進行水熱反應，即得到具有異質結結構的碳納米纖維、二硫化錫和二氧化錫復合材料；2、將步驟一得到的復合材料浸漬到硫溶液中，5min后取出，真空干燥，高溫煅燒，得到具有異質結結構的碳納米纖維、二硫化錫、二氧化錫和硫復合材料。本發明的優點是：復合材料本身存在的特殊的界面效應可以有效增加電極表面電子和離子傳遞速率，有利于實現硫的高效利用以及獲得循環穩定的鋰硫電池。復合材料可以直接利用一步水熱法制備，簡單易行，成分可控。
1111
0
本發明公開了一種固態電解質膜及其制備工藝與應用，所述固態電解質膜由聚合物基體、改性無機填料和鋰鹽制備而成。本發明中通過對無機填料進行改性，能夠有效地減輕無機填料在有機溶劑中的團聚效應，得到分散性良好的無機固態聚合物電解質膜。本發明中無機填料表面通過共價鍵接枝上硅烷偶聯劑，能夠增強聚合物基體與無機填料之間的相互作用，改善聚合物電解質薄膜與電極材料之間的界面親和性，得到電導率高、界面阻抗小、機械性能強等綜合性能可觀的無機固態聚合物電解質膜。本發明材料易得，制備工藝簡單，所得無機固態聚合物電解質薄膜性能優異，有利于規?；苽?。
1147
0

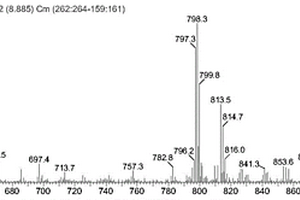

一種七異丁基三硅羥基POSS的合成方法，屬于POSS制備技術領域。所述方法如下：向甲醇?乙醇或者甲醇?丙醇的混合溶液中，加入氫氧化鋰和超純水，緩慢滴加異丁基三甲氧基硅烷，60～90℃冷凝回流反應18～24h；取1mol/L鹽酸稀溶液，倒入反應溶液中，用漏斗過濾或砂芯漏斗抽濾，得到七異丁基三硅羥基POSS。本發明改進了長久以來國內外對使用丙酮，THF等毒性較大溶劑合成七異丁基三硅羥基POSS的劣勢，使用醇類試劑(乙醇，甲醇，丙醇)等極性大，毒性較低的溶劑，改變醇類的混合比例，合成七異丁基三硅羥基POSS，具有綠色環保，對人體毒性低，產率高且后處理簡便的優點。合成產物純度和產率均較高，純度在70％以上且產率在60％左右。
1123
0

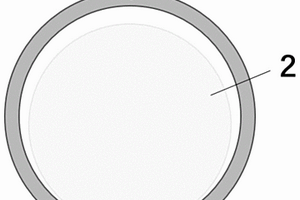

本發明公開了一種全固態電池的硫基正極材料及其制備方法，屬于鋰離子電池技術領域。本發明解決了現有固態硫的電子電導率低，以及全固態電池正極內部活性物質和固態電解質的界面接觸不良的問題。本發明提供的正極材料具有核殼結構，該核殼結構包括內部圓核和外部殼層，內部圓核為單質硫，外部殼層為化學表達式為Ti3C2Tx的Mxene，其中T為OH、Cl或F。本發明提供的正極材料具有良好的電子電導率和離子電導率，殼層表面豐富的官能團可有效地增強正極材料與固態電解質之間的吸附和鍵合作用，能夠在正極中形成良好的離子/電子雙通道，提升固態電池的電化學性能。此外，本發明提供的正極材料的制備方法簡單，原材料來源廣泛且成本低。
1121
0

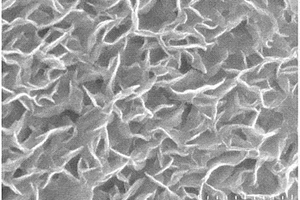

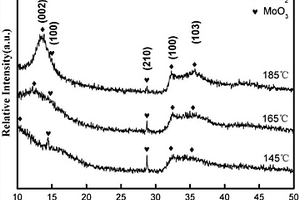

一種低溫條件下水熱合成二硫化鉬納米片的方法，屬于二硫化鉬薄層材料的技術領域。本發明要解決現有水熱合成二硫化鉬納米片方法存在大量雜質、二硫化鉬層間距較小等技術問題。本發明的方法：一、將鉬酸銨粉末和硫脲粉末溶解于去離子水中，磁力攪拌；二、然后滴加氨水調節pH值至9～10，再轉移到聚四氟乙烯內襯的反應器中，密封；三、然后置于不銹鋼高壓釜內，在145℃～185℃條件下反應20h～28h，冷卻至室溫，得到黑色粉末；四、然后分散于氨水中，離心；五、重復步驟四的操作至少3次；六、然后超聲分散在無水乙醇中，再離心；七、重復步驟六的操作至少3次；八、預凍后真空干燥。本發明可作為鋰離子電池高性能的負極材料。
中冶有色為您提供最新的黑龍江有色金屬加工技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年08月01日 ~ 03日
2025年08月07日 ~ 09日
