江蘇有色金屬固/危廢處置技術理論與應用

布袋除塵器用卸灰裝置 801

 0

本實用新型涉及布袋除塵器技術領域，具體涉及一種布袋除塵器用卸灰裝置；包括除塵箱、封蓋和刮動組件，刮動組件包括支架、微型電機、刮板、安裝架、布袋和凈化構件，含塵氣體進入除塵箱后，被布袋進行凈化處理，同時，顆粒大、比重大的粉塵，由于重力的作用沉降下來，將落入除塵箱底部并排出，在灰塵下落時，將難免同時落在除塵箱底部的錐度區域，這時，在氣體進入時，可控制微型電機同時動作，微型電機動作將帶動刮板轉動，便可對除塵箱底部的錐度區域進行刮動，從而使得其錐度區域表面上不會造成灰塵堆積形成污垢，進而實現在使用時，能對除塵器底部的錐度區域進行自動除塵刮動，避免灰塵堆積并形成污垢，并能極大的減少人工清理工作量。

噴砂機的除塵裝置 1125

 0

本實用新型提供一種噴砂機的除塵裝置，包括集塵箱、引流管和旋流管；集塵箱用于收集噴砂機產生的砂塵，引流管用于分離含塵氣流中的砂塵和空氣；引流管包括引流內管和集塵外管，它們的端部均伸入集塵箱內，引流內管與集塵外管之間留有正壓風隙，其正壓氣流可促使入風口處的含塵氣流向集塵箱的底部沉降；引流內管連通負壓風機，引流內管內的氣流流向與正壓風隙內的氣流流向相反；旋流管用于輔助分離砂塵與空氣，旋流管伸入引流內管內，旋流管與正壓風隙內的氣流方向相同；旋流管的外側壁上固定有旋流片，旋流管可由旋轉驅動機構驅動旋轉。本實用新型可解決噴砂機噴砂過程中粉塵造成的車間環境差的問題。(ESM)同樣的發明創造已同日申請發明專利

用于固廢處理的降塵裝置 572

 0

本實用新型公開了一種用于固廢處理的降塵裝置，包括底座，所述底座的頂部固定安裝有處理箱，所述底座的頂部固定安裝有儲液箱，所述底座的頂部固定安裝有水泵，所述水泵的輸出端固定連接有進液管道，所述進液管道的自由端貫穿處理箱固定連接有出液罩，所述出液罩的表面設置有孔板。該用于固廢處理的降塵裝置，通過水泵抽動儲液箱內泡沫除塵劑，將其沿進液管道、出液罩由孔板處噴出，對固廢處理廢氣進行降塵，泡沫通過較大的表面積、濕潤度與粉塵接觸，從而有效黏附粉塵降低濃度，通過濾板內的生物納膜吸附物吸引和團聚剩余的小顆粒粉塵，集結聚合成大顆粒狀塵粒，自重沉降，使得固廢處理產生煙塵過濾徹底，防止其污染空氣，影響環境質量。

物流分揀設備 1199

 0

本實用新型揭示了物流分揀設備，其中物流分揀設備，通過先拉開物品之間的橫向距離，再采用矩陣式分布的多個獨立動力的輸送機構成的縱向拉距裝置，可以分區域控制每個輸送機的運行，一個輸送機的運行部影響其他的輸送機，能夠有效地簡化不同位置的貨物之間輸送的干擾，簡化控制邏輯，提高控制精度，同時采用圖像采集裝置采集的圖像來提供控制依據，相對于光電傳感器，其提供的數據范圍更廣，能夠更好地對縱向拉距裝置上的所有物品的輸送進行整體規劃，靈活性更好、效率更高，同時在分離后設置居中輸送機，可以使逐一輸出的物品以統一的位置輸出到后續設備上，有利于簡化后續設備的結構及控制難度。

控制膜厚的PCB油墨印刷設備及其工作方法 776

 0

本發明公開了一種控制膜厚的PCB油墨印刷設備，包括：基座、工作平臺、門架、印刷機頭、膜厚控制機構和油墨回收機構，所述基座頂部設置有工作平臺，所述工作平臺本質為輸送線，所述工作平臺上設置有門架，所述門架上設置有印刷機頭，所述工作平臺上設置有膜厚控制機構，所述工作平臺底部設置有油墨回收機構，所述油墨回收機構設置于基座內；還包括分揀機構；還包括一種控制膜厚的PCB油墨印刷設備的工作方法；一方面利用熱量增加油墨的流動性，使油墨再次均勻流動，提高了油墨涂層的平整度；另一方面其通過機械結構實現了設備的自動分揀和上料，提高了設備的自動化，生產效率高。

電容自動分揀擺盤的設備 509

 0

本實用新型公開了一種電容自動分揀擺盤的設備，屬于電容生產領域，包括第一傳送架和第一傳送帶，所述第一傳送架上通過螺絲固定有第一傳送帶，所述第一傳送帶的上表面通過螺絲固定有收集斗，所述第一傳送架的旁邊放置有第二傳送架，所述第二傳送架上通過螺絲固定有第二傳送帶，所述第二傳送架的上表面面的一邊通過螺絲固定有第一擋板，本實用新型通過在導板上垂直焊接有隔板，通過與隔板對應的氣動推桿驅動推板將第二傳送帶上的電容推入導板上的隔板中，第二傳送帶上通過螺絲安裝有檢測裝置，通過檢測裝置的攝像頭檢測，通過隔板進行分隔，避免不同的電容混合。

組合式拼接篩分板 468

 0

本實用新型涉及到一種組合式拼接篩分板，包括載板和篩板；所述載板通過立柱支撐呈水平懸置結構；所述載板頂部端面中心焊接有坡臺，所述坡臺頂部豎直安裝的立柱通過固定套筒與篩板固定連接，所述篩板中段沿水平槽兩側分別鋪裝有兩組篩網，所述水平槽內置的氣動推頂組件通過推爪與立柱推頂接觸。本實用新型可完成雙向篩分分揀，取消振動篩分工序，左右交錯式分篩結構可有效延緩設備因震動而造成的損耗；同時，篩分過程中承接的可配合底部一體式連接的斜置坡臺完成篩料的收集，解決了以往單層篩板篩選完后還需要二次人工收集的技術問題。

用于內燃機連桿的識別和分揀擺放裝置 1088

 0

本實用新型涉及一種用于內燃機連桿的識別和分揀擺放裝置，包括裝置本體，所述裝置本體包括底座，所述底座上設置有第一滑動板，所述底座與所述第一滑動板通過直線滑軌副相連接，所述第一滑動板頂部設置有動力組件，所述動力組件帶動所述第一滑動板沿所述底座長度方向運動；所述第一滑動板上還設置有立柱，所述立柱與所述第一滑動板之間設置有轉動組件；所述立柱的一側設置有放置板，所述立柱與所述放置板之間設置有豎直移動組件；所述放置板上設置有氣動手指，所述氣動手指與所述放置板之間設置有水平移動組件。本實用新型涉及內燃機連桿輸送設備的技術領域。本實用新型具有降低人工成本的同時，杜絕連桿混放的效果。

用于固體廢棄物的壓縮封裝機 608

 0

本實用新型公開了用于固體廢棄物的壓縮封裝機，包括：底板；以及設置在所述底板上的安裝架，所述安裝架的相對面固定有安裝框，還包括設置在所述安裝框內部并可移動的活動板，所述活動板的中部開設有放置槽；以及設置在所述活動板上的限位環結構；還包括設置在所述安裝框上的壓縮組件；還包括設置所述活動板底部的抖動組件。本實用新型通過壓縮前的準備結構，即限位環結構的作用，使得儲料袋的進口端敞開，便于固廢的倒入以及后續壓縮組件的運行，配合抖動組件的運行，可使得進入儲料袋內部的固廢均勻置于儲料袋的內部，降低了固廢間的間隙，從而可容納更多的固廢，進一步提高了固廢的壓縮封裝效率。

鉛蓄電池回收利用裝置 640

 0

本發明公開了鉛蓄電池回收利用裝置，包括工作臺，還包括固定在工作臺頂部的處理箱；安裝在處理箱上方的破碎組件，用于對電池進行破碎，且能間歇落料；固定在處理箱內壁的細篩網，位于細篩網下方的處理箱內壁豎直滑動安裝有透水板，且所述透水板的頂部鋪設有濾布；驅動組件，用于驅動透水板上下停歇式移動，且與破碎組件的間歇落料交替設置，當所述透水板上移時，會使廢液從細篩網下方上涌。本發明通過結構之間的配合，通過利用廢液對細篩網從下向上反沖，可以將細篩網中的細小碎屑沖出，從而防止對其濾孔造成堵塞，并且還可以通過增大水壓來進一步提高反沖效果。

鉛酸蓄電池板柵鉛鍋鉛渣打撈裝置 514

 0

一種鉛酸蓄電池板柵鉛鍋鉛渣打撈裝置，其特征在于包括設于鉛鍋上方的螺旋輸送機構和推渣機構，螺旋輸送機構用于向外輸送鉛渣；推渣機構，包括第一氣缸，第一氣缸的輸出連接有刮板拉桿，刮板拉桿的下端連接有刮板，所述刮板向下接觸鉛液表面，刮板在面向第一螺旋片的一側設為垂直向的推面；傾倒機構，包括設于鉛鍋上方的第二氣缸，第二氣缸的輸出端連接有鏟渣斗，所述鏟渣斗上設有滑槽，第二氣缸的輸出活動連接在滑槽處，鏟渣斗的一端樞接在進渣口處。通過本實用新型使得在鉛鍋中打撈鉛渣時，可很大程度上減少勞動強度，保護操作人員的生命安全；可在生產過程中不停機地進行打撈鉛渣，進而還能很大程度上提高生產效率。

碳酸鉀的制備方法及裝置 679

 0

本發明屬于碳酸鉀制備技術領域，具體涉及一種碳酸鉀的制備方法及裝置，通過過篩機對生產出來的碳酸鉀顆粒進行篩分，將粗物料將通過破碎機進行破碎后與細物料返料送到流化床反應器內，這樣向流化床上加入循環細返料，確保噴灑在流化床上的物料有足夠的反應表面積，并且通過更換過篩機的過篩板，可以生產不同顆粒度的碳酸鉀，以滿足市場上的需求。

磷酸鹽結塊破碎裝置 473

 0

本發明公開了一種磷酸鹽結塊破碎裝置，包括殼體以及安裝在所述殼體內的篩分組件和破碎組件，所述篩分組件包括篩分部、電機和送料組件；所述篩分部由上蓋和兩個底殼組成，兩個所述底殼均鉸接在所述上蓋上且能夠封閉所述上蓋的下開口，送料組件包括固定安裝在所述殼體內的兩個固定板、安裝在所述固定板上的送料結構以及位于兩個所述固定板之間的送料筒，本發明的殼體內設有篩分組件，能夠對磷酸鹽進行篩選，將合格的顆粒狀磷酸鹽和結塊的磷酸鹽分開，從而僅讓磷酸鹽結塊進入到粉碎組件內，提高效率；上蓋的外側和底殼的內側均設有環狀刷條，能夠清理上蓋和底殼上的篩料孔，避免因篩料孔堵塞而導致篩分效果差的問題出現。

礦山破碎機用高效進料機構 722

 0

本申請公開了應用于礦業開采領域的一種礦山破碎機用高效進料機構，該礦山破碎機用高效進料機構通過設置有輸送外殼，輸送外殼上側內端固定連接有上分板，上分板內端等角度固定連接有多個上流通管，上流通管下端固定連接有承接底板，承接底板下端等角度安裝有多個主篩組，主篩組包括與承接底板轉動連接的轉動主板，轉動主板外側中端開設有流通腔，轉動主板外端安裝有偏移控制組，偏移控制組包括一對與轉動主板外端滑動卡接的滑動板，實現在有超過標準尺寸的石料時壓動偏移控制組、壓動分離組，從而帶動主篩組轉動，并將下夾圈打開，進而轉移并排出大尺寸的石料，達到提高破碎效率以及保護機體的目的。

鋁箔紙廢料回收處理裝置 939

 0

本發明涉及鋁箔廢料處理技術領域，具體是涉及一種鋁箔紙廢料回收處理裝置，包括機架和設置于機架上的回收桶，回收桶的內部設置有碾壓輪、第一破碎組件和旋轉軸；碾壓輪上設置有第二破碎組件、套筒和傳動組件，旋轉軸上設置有頂持桿，第一破碎組件位于碾壓輪的下方，本發明通過頂持桿從旋轉軸中頂出，使得碾壓輪的軸線發生傾斜，由此會帶動碾壓輪往回收桶的內壁靠近，使得碾壓輪不僅可以對物料進行初步破碎，還具有對物料進行揉捻的作用，使得一些較小的物料能揉捻在一起，便于后期對于粉碎后的物料進行回收利用，提高物料的回收利用率；通過第一破碎組件對于物料進行二次粉碎，使得物料能被更好的篩分，且裝置占地面積小，減少成本的投入。

具有破碎效果的石膏混料機 421

 0

本實用新型涉及石膏生產領域，具體涉及一種具有破碎效果的石膏混料機。本實用新型提供了一種具有破碎效果的石膏混料機，包括：混料機本體和兩鏡像設置在所述混料機本體內的篩料破碎部；所述混料機本體內徑向開設有兩混料通道，所述篩料破碎部轉動設置在所述混料通道內；所述混料通道內適于輸送物料；所述篩料破碎部適于沿徑向伸縮；其中物料頂推所述篩料破碎部收縮至最小長度時，所述篩料破碎部破碎物料。通過可伸縮設置的篩料破碎板，使得物料與篩料破碎板抵接時，篩料破碎板能夠收縮，以使部分物料穿過，當過大的物料與篩料破碎板抵接時，篩料破碎板收縮至最小處，進而篩料破碎板能夠對物料施加壓力，以破碎物料。

物料破碎混合裝置 495

 0

本實用新型公開了一種物料破碎混合裝置，包括殼體，殼體內由上至下依次設置有破碎區、第一篩分區、第二篩分區、混料區及儲料區；破碎區包括至少兩個相鄰且獨立設置的分區域，兩個分區域內分別設有活動式破碎件；第一篩分區包括分別與兩個活動式破碎件位置對應的第一篩板和第二篩板；第一篩板和第二篩板上分別設有與活動式破碎件配合將物料進行破碎的固定式破碎件；第二篩分區包括分別與第一篩板和第二篩板位置對應的第三篩板和第四篩板，第三篩板和第四篩板分別與殼體可拆卸式連接。本實用新型的物料破碎混合裝置，實現對不同粒徑物料的破碎篩選摻混一次性操作，節省了大量的人力物力，提升了工作效率。

自動工業固廢破碎機 499

 0

本實用新型公開一種自動工業固廢破碎機，涉及破碎機裝置領域。該自動工業固廢破碎機包括破碎機本體，破碎機本體的底端設置有出料口；破碎機本體的一側設置有電機，破碎機本體的底端設置有篩選筒，篩選筒的內部設置有篩選機構，篩選機構包括：篩選板設置在篩選筒的內部；伸縮桿設置在篩選筒的一側；推板固定安裝在伸縮桿的外表面；滑槽對稱開設在篩選筒內壁的兩側，該自動工業固廢破碎機解決了現有的工業破碎機在使用的過程中還存在不能根據廢物粉碎的大小進行篩選從而給工作人員增加工作量的問題，實現便于將破碎后的廢棄物進行篩選，從而減少工作人員工作量的問題。

PBT廢料回收破碎機 979

 0

本實用新型涉及一種PBT廢料回收破碎機，包括破碎機本體，所述破碎機本體的內部固定連接有進料斗，所述破碎機本體的內部固定連接有出料管，所述出料管的內部設置有電磁閥，所述破碎機本體的內部設置有破碎篩分結構；所述破碎篩分結構包括破碎電機、破碎輥、齒輪、導料板、篩分電機、轉桿、半圓塊、彈簧、篩盤、出料口和出料臺。該PBT廢料回收破碎機，通過設置破碎電機、破碎輥和齒輪，方便對PBT廢料進行破碎，通過設置篩分電機、轉桿、半圓塊、彈簧、篩盤、出料口和出料臺，方便對破碎后的PBT廢料進行篩分，避免破碎后規格合格可回收的PBT廢料和規格不合格不可回收的PBT廢料混合在一起，不需要后續篩分工序，減少回收步驟，提高工作效率。

污泥處理用壓塊多級破碎機構 572

 0

本實用新型提供一種污泥處理用壓塊多級破碎機構，包括篩分機構、一級破碎機構，所述破碎罩固定連接在破碎箱體的頂端面位置，解決現有的污泥壓塊破碎時單一的破碎操作并不能將壓塊進行充分的破碎，很容易因破碎不徹底而導致后期使用效果差乃至無法使用的問題，由于設置篩分機構，其中設置的篩分電機可通過篩分驅動齒輪與篩分從動齒輪之間的嚙合傳統以帶動篩分半齒輪驅動篩分齒圈以帶動兩側的篩分導向柱在篩分限位塊的內部做往復直線運動，當篩分導向柱做往復直線運動時則會帶動上方所固定連接的篩分盤做同步的往復直線運動以達到將內部的破碎后的壓塊進行振動篩分的作用，可快捷的將大顆粒物進行區分以達到更加實用的目的。

固廢回收破碎裝置 657

 0

本實用新型涉及一種固廢回收破碎裝置，包括：篩選機構；與所述篩選機構對應設置的破碎機構：用于承載所述破碎機構及篩選機構的承載機構；設于所述破碎機構與承載機構之間的緩沖機構；其中，破碎機構包括：與所述篩選機構連通的第一破碎箱、與所述篩選機構連通的第二破碎箱、設于所述第一破碎箱內部的遮擋板、固定于所述遮擋板上的電磁裝置、設于所述第一破碎箱內部的第一破碎輥、以及設于所述第二破碎箱內部的第二破碎輥。該固廢回收破碎裝置，破碎機構是通過第一破碎箱和第二破碎箱組成，因此金屬固廢可以進入至第一破碎箱，而非金屬材質可以進入第二破碎箱，可以將金屬材質的固廢進行破碎回收。

自動壓實型鋁塑膜生產廢料回收裝置 1222

 0

本發明公開了一種自動壓實型鋁塑膜生產廢料回收裝置，包括成型模具箱、架式壓力機和壓制板；成型模具箱的撥料區域內設有用于對廢料進行撥料撫平的撥料機構；撥料機構包括至少兩組交錯設置的撥料組件，每組撥料組件均包括兩個分別內置收納在撥料區域的兩個相對內側壁的撥料板，多組撥料組件圍攏起凸起的條形廢料與凸壓框下壓配合，頂料板的底部設置有用于翹起頂料板邊角的環頂裝置；本申請通過搖勻式的環頂裝置對倒入的廢料進行快速找平，減少廢料的空隙凹陷，多組交錯設置的撥料組件可以對廢料進行進一步找平操作，配合增設在壓制板上的凸壓框實現廢料板邊緣側的區別加強壓緊，可方便運輸的同時防止運輸磕碰蓬散問題。

水循環降塵的再生磚生產輥式細碎機 739

 0

本實用新型公開了一種水循環降塵的再生磚生產輥式細碎機：包括細碎機本體、水箱本體；所述細碎機本體上方設置有進料口，細碎機本體內部左側有驅動電機，驅動電機連接主動齒輪，主動齒輪左側設置有與第一從動齒輪；所述第一從動齒輪下方設置有第二從動齒輪，第二從動齒輪連接錐齒輪，錐齒輪前方設置有吸塵風扇；所述水箱本體外側設置有水泵，水泵上端連接有水管，水管末端設置有噴淋頭。在使用水循環降塵的再生磚生產輥式細碎機時，啟動驅動電機，帶動主動齒輪旋轉，主動齒輪和第一從動齒輪上的粉碎輥相繼旋轉，第二從動齒輪驅動錐齒輪嚙合，吸塵風扇將灰塵轉入水箱本體，通過水泵將水運輸到噴淋頭進行灰塵沉降，最后用濾網將水過濾，完成水循環。

帶有防塵結構的保溫磚生產輥式細碎機 598

 0

本實用新型公開了一種帶有防塵結構的保溫磚生產輥式細碎機，包括殼體、進料口，所述殼體的頂端貫穿設置有進料口；還包括：擋板，貫穿滑動進料口的一端，且擋板的中部鍵連接有轉動桿，并且轉動桿的底端鍵連接有第一蝸輪，而且第一蝸輪的一端嚙合有第一蝸桿，所述第一蝸桿的一端固定連接有第一皮帶輪。該帶有防塵結構的保溫磚生產輥式細碎機安裝有旋桿，通過電機的輸出端轉動帶動第二皮帶輪組旋轉，然后使得第二皮帶輪組通過第三皮帶輪帶動第二蝸桿進行旋轉，然后使得旋桿進行旋轉，從而在下料時，保溫磚碎塊直接下落，然后就減少了灰塵，使得減少污染，并且還降低了對人體造成的傷害。

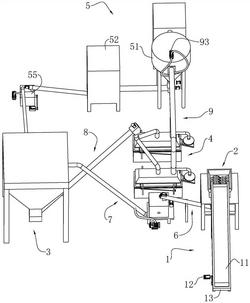

廢舊PCB板的銅粉循環再生利用系統 700

 0

本發明公開了一種廢舊PCB板的銅粉循環再生利用系統，涉及PCB板領域，旨在解決廢舊PCB板加工效率低的問題，其技術方案要點是包括上料機構、破碎機構、預留機構、分選機構和除塵機構，上料機構包括支架、傳送帶和傳送電機，便于操作人員上料，破碎機構包括粗破碎機、預破碎機和細碎機，PCB板經過三次破碎成為粉末狀顆粒物料，預留機構對粉末狀顆粒進行暫存，進而使預留機構之前的加工設備以最大的加工速度對PCB板進行加工，分選機構包括第一比重分選機和第二比重分選機，兩個比重分選機同時工作，提高單位時間內的處理量，兩個比重分選機將粉末狀顆粒中的銅顆粒輸出；具有的技術效果是加工過程簡潔，物料輸送速度快，加工效率高。

便于更換刀片的轉鼓式破碎機 760

 0

本實用新型公開了一種便于更換刀片的轉鼓式破碎機，涉及破碎機技術領域，為解決切割刀片的安裝方式較為繁雜，且受限破碎機內部的安裝空間，增加了切割刀片的更換難度，切割刀片的更換效率不佳的問題。所述底座與上梁板之間設置有側板，側板設置兩個，且側板的兩端分別與底座和上梁板通過螺釘連接，所述上梁板的下方設置有升降板，所述升降板的下方設置有破碎刀，破碎刀設置有兩個，兩個所述破碎刀的一側均設置有轉鼓，所述升降板上設置有定位螺紋孔，定位螺紋孔設置有兩個，所述側板的一側設置有鎖緊栓，且鎖緊栓的一端貫穿側板并延伸至定位螺紋孔的內部，所述鎖緊栓與側板和升降板均螺紋連接。

廢料收集清洗爐 368

 0

本實用新型提供了一種廢料收集清洗爐，包括清洗主爐和回收罐，所述清洗主爐左右兩側篩分的開口對接安裝有回收罐；所述清洗主爐以及兩側安裝的回收罐外側固定包裹有一層外殼，所述清洗主爐爐身中段外側安裝有輸液箱，所述清洗主爐爐身根部與回收罐交接處安裝有篩斗，所述回收罐頂部裝配有維修端板所述回收罐罐壁內側套裝的隔離罐底部端面與伸縮機構傳動連接。本實用新型通過三罐一體式加工結構將以往分步式加工方法合并，通過一次性加工完成分揀、清洗和離心等復雜工序，節省了人力物力，同時可避免廢料在外接運輸的過程中出現二次污染等狀

新型多功能振動篩 905

 0

本實用新型涉及篩選設備技術領域，且公開了一種新型多功能振動篩，包括機體，所述機體的形狀為凹狀矩形且內部傾斜安裝有篩網，所述篩網與機體內壁之間安裝有滑動機構，所述機體的側面固定安裝有清理機構，所述機體的底部固定安裝有支撐機構，所述機體的端部兩側均對應開設有矩形槽。該種新型多功能振動篩，通過振動電機的運行能夠帶動機體內部的篩網對物料進行篩選，在篩選的同時，通過機體底部固定安裝的若干個彈簧體，能夠減少機體運行時與底部的摩擦撞擊，通過若干個彈簧體做緩沖作用，能夠對機體運行時起到更好的防護作用，通過篩網在機體內部能夠進行角度的調節，從而能夠實現對所需篩選物料速度的控制，非常便捷。

垃圾焚燒爐用煙氣降溫裝置 592

 0

本實用新型公開了一種垃圾焚燒爐用煙氣降溫裝置，包括桶體，所述桶體底部外壁插接有進水管，且桶體頂部外壁插接有出水管，所述桶體的頂部內壁和底部內壁設有同一個冷卻桶，且桶體的底部外壁插接有進氣管，進氣管的頂部延伸至冷卻桶內部的底部，所述冷卻桶的圓周內壁設有均勻分布的錐形板。本實用新型通過進水管將冷卻水注入桶體內，通過進氣管將煙氣注入冷卻桶內，煙氣從第一穿孔穿過錐形板溢至冷卻桶的頂部并經延伸管排出，煙氣與錐形板接觸并通過導熱板將煙氣中的熱量傳導至冷卻水中實現降溫，同時第一驅動電機帶動轉軸和活動板轉動，活動板轉動過程中對第一穿孔進行間隔遮擋，使得煙氣與錐形板充分接觸，提高導熱效果。

蓄熱式焚燒爐余熱制冷裝置 736

 0

本實用新型公開了蓄熱式焚化爐領域的一種蓄熱式焚燒爐余熱制冷裝置，包括蓄熱式焚燒爐、凈化器、制冷箱和水泵，制冷箱內固定安裝有驅動機構，驅動機構頂部固定安裝有制冷機構，冷水塔內底端固定安裝有冷水箱，冷水塔內頂端固定安裝有風機，蓄熱式焚燒爐右側固定安裝有輸氣管，輸氣管遠離蓄熱式焚燒爐的一側與驅動機構內連通，本實用新型的有益效果是：本種制冷裝置通過利用蓄熱式焚燒爐的余熱驅動制冷箱制冷制熱，既充分利用了蓄熱式焚燒爐的熱能，又不需要使用到其他能源，進一步降低了企業的能源損耗成本，且失去熱量后的煙氣經過凈化器凈化后再排放，去除了煙氣中的異味與雜質，更加環保，因此具有極高的實用性，值得推廣。
