新疆烏魯木齊有色金屬加工技術理論與應用

磷酸鐵鋰/磷酸釩鋰復合材料的制備方法 1095

 0

本發明涉及一種碳包覆的磷酸鐵鋰/磷酸釩鋰復合材料的制備方法,該方法是以磷酸鐵、五氧化二釩為原料,將磷酸鐵、五氧化二釩和鋰鹽化合物混合,加入螯合劑,進行研磨混合,在惰性氣氛下熱處理后加入碳源物質,加熱升溫,焙燒,降溫至室溫,即得到包覆碳的磷酸鐵鋰/磷酸釩鋰復合材料。通過本發明所述方法獲得的磷酸鐵鋰/磷酸釩鋰復合材料,組裝成測試電池在室溫下以150mA/g電流放電比容量達到144mAh/g,-20℃時以30mA/g電流放電比容量為105mAh/g,晶型完整,顆粒形貌規則,表現出優異的常溫和低溫電化學性能。所述方法中的原料均是大宗化工原料,成本低廉,工藝路線簡單、易實現工業化規模生產,有非常廣闊的應用前景。

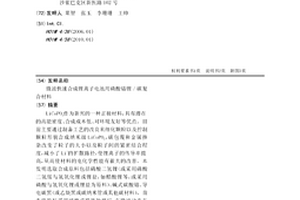

微波快速合成鋰離子電池用磷酸鈷鋰/碳復合材料 787

 0

LiCoPO4作為新興的一種正極材料，具有潛在的高能密度、合成成本低、對環境友好等優點。目前主要通過制備工藝的改良來細化顆粒以及控制顆粒形貌合成納米級LiCoPO4，碳包覆和金屬摻雜改變了粒子的大小以及粒子間的緊密結合程度，減小了Li+的擴散路徑，使鋰離子的傳導率提高，從而使材料的電化學性能有很大的改善。本發明選取合成原料包括磷酸二氫鋰（或采用磷酸二氫銨與氫氧化鋰或鋰鹽，如醋酸鋰等，或采用磷酸與氫氧化鋰或鋰鹽為原料）、堿式碳酸鈷、導電碳黑（或乙炔黑或碳納米管或其他碳材料）。首先將原料采用球磨或攪拌處理后，在微波功率在300-2000W范圍內,合成時間為5-30min，可快速合成鋰離子電池用磷酸鈷鋰/碳復合材料。

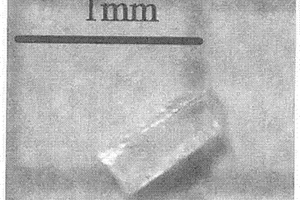

化合物硫硅鋅鋰和硫硅鋅鋰紅外非線性光學晶體及制備方法和應用 892

 0

本發明涉及一種化合物硫硅鋅鋰和硫硅鋅鋰紅外非線性光學晶體及制備方法和應用，該化合物的化學式為Li₂ZnSiS₄，分子量為235.58，為硫硅鋅鋰粉末純樣；該晶體的化學式為Li₂ZnSiS₄，分子量為235.58，非中心對稱結構單晶，晶系為正交晶系，空間群為Pna2(1)，晶胞參數a=12.892（2）?，b=7.7739（12）?，c=6.1451（10）?，Z=4，單胞體積V=615.88（17）?³。采用將單質鋰、鋅、單質硅和單質硫在真空條件下進行固相反應法和高溫熔融法制備粉末純樣和單晶；本發明中所述的硫硅鋅鋰紅外非線性光學晶體的純樣XRD圖與理論值吻合；在2090nm的激光下，倍頻效應是AgGaS₂的1.1倍；獲得毫米級單晶。

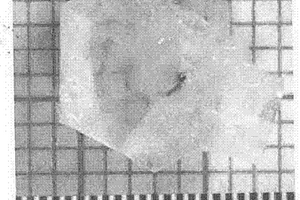

鋰鉀鍶鋁硼氧氟和鋰鉀鍶鋁硼氧氟非線性光學晶體及制備方法和用途 1148

 0

本發明涉及一種鋰鉀鍶鋁硼氧氟和鋰鉀鍶鋁硼氧氟非線性光學晶體及制備方法和用途，鋰鉀鍶鋁硼氧氟的化學式為K3Sr3Li2Al4B6O20F，分子量905.82，采用固相反應法制成，鋰鉀鍶鋁硼氧氟非線性光學晶體的化學式為K3Sr3Li2Al4B6O20F，分子量905.82，屬三方晶系，空間群R32，晶胞參數為a=8.6035(5)??，b=8.6035(5)??，c=24.007(3)?，V=1538.9(2)?3，采用高溫熔液法生長，其粉末倍頻效應約為KDP(KH2PO4)的1.7倍，紫外截止邊約為190nm；該鋰鉀鍶鋁硼氧氟非線性光學晶體機械硬度大，易于切割、拋光加工和保存，在制備倍頻發生器、上頻率轉換器、下頻率轉換器或光參量振蕩器等非線性光學器件中得到廣泛應用。

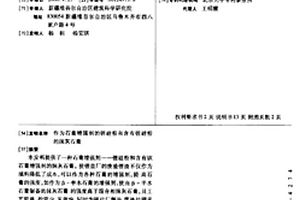

作為石膏增強劑的鋰硅粉和含有鋰硅粉的抹灰石膏 1029

 0

本發明提供了一種石膏增強劑——鋰硅粉和含 有該石膏增強劑的抹灰石膏。使鋰鹽廠的廢渣鋰渣不僅作為填 料降低了成本, 可以作為各種石膏的增強劑, 提高石膏的強度, 如 作為β－半水石膏的增強劑, 使由β－半水石膏制備的抹灰石 膏的強度高于混合相抹灰石膏, 且工藝簡單, 投資少、見效快, 同 時為鋰鹽廠解決廢渣處理多了一條出路, 減少了對環境的污 染。以鋰硅粉作為增強劑和填充料, 僅用半水膏就可配制抹灰石 膏, 而且施工效果好, 速度快。

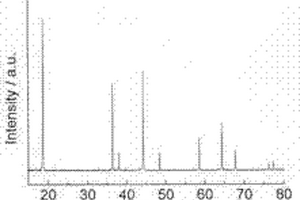

鋰離子電池正極材料鎳錳酸鋰的制備方法 926

 0

本發明涉及一種鋰離子電池正極材料鎳錳酸鋰的制備方法，該方法通過對傳統固相法的改進，通過對鋰離子正極材料鎳錳酸鋰的處理，從而得到一種區別于傳統制備鋰離子電池正極材料鎳錳酸鋰的制備方法，本發明所述方法制備的鋰離子電池正極材料LiNixMn2-xO4（0.3
