安徽有色金屬化學分析技術理論與應用

改良型冷軋輥的制備方法 1093

 0

本發明公開了一種改良型冷軋輥的制備方法，屬于軋輥制備技術領域。本發明在常規添加Cr、Mn、Ni的基礎上，從提高軋輥顯微硬度，細化軋輥晶粒以達到軋輥組織細化的角度出發，進一步增加了N、Al、Zr等元素。本發明的制備步驟為：一、按化學元素組分配比進行熔煉，鑄出軋輥鑄坯；二、對軋輥進行退火處理；三、一次加熱至950~1020℃，并在冷卻裝置中控制軋輥旋轉，冷卻至溫度低于400℃；四、二次加熱至溫度為700~750℃，邊加熱邊噴水進行淬火冷卻；五、在冷卻過程中測量輥面溫度，當輥面溫度低于200℃時，停止冷卻。本發明增加了冷軋輥的組織均勻性、硬度落差小，耐磨性更好、抗剝落能力更強。

碲化銦納米線的制備方法 900

 0

本發明提供了一種碲化銦納米線的制備方法，包括以下步驟：A)碲納米線和次磷酸在水中攪拌分散，得到分散液；B)將分散液與水合硝酸銦在聚乙烯吡咯烷酮作用下發生反應，得到碲化銦納米線。本發明以碲納米線為碲源，以相應的硝酸鹽為金屬源，以聚乙烯吡咯烷酮為表面活性劑，以次磷酸作為防氧化劑以及反應的還原劑，通過化學轉化法，在一定溫度下，被次磷酸還原出的高活性的銦原子與作為模板的碲納米線直接反應生成目標產物。所合成的碲化銦納米線方法簡單，條件以水作為溶劑，安全，方法簡單，得到的碲化銦納米線均一性好，在熱電轉化、光電探測等領域具有重要作用。

風力發電機變槳回轉軸承制造方法 965

 0

本發明公開了一種風力發電機變槳回轉軸承的制造方法，首先采用計算機三維模擬工況對產品進行設計與驗算，確定變槳回轉軸承各主要受力點、受力大小及其變化規律、主要參數及主要尺寸及配合粘度，選用物理和化學性能符合要求合金鋼材料，經過環軋式滾軋形成軸承毛胚，粗車后進行等溫調質處理，再對滾道及輪齒表面采用晶體管全數控中頻感應淬火，再通過硬車削精加工工藝輔以數控高精度磨床精磨代替全磨削加工，既保證徑向間隙為零，又降低生產成本，提高生產效率，最后使用計算機三維模擬工況進行調試、測試。本辦法制造的變槳回轉軸承能承受不斷變化的重載荷和沖擊載荷，旋轉靈活、平穩，可靠性高，使用壽命達20年以上。

汽車發動機曲軸的鍛造方法 1099

 0

本發明公開了一種汽車發動機曲軸的鍛造方法，包括以下步驟：a、澆注鋼錠，鋼錠中化學成分重量百分比為：0.086%≤C≤0.150%，痕量≤Si≤1.40%，痕量≤Mn≤1.30%，痕量≤P≤0.033%，痕量≤S≤0.0260%，Ti0.11-0.22%，11.50%≤Cr≤13.50%，痕量≤B≤0.0018%，余量為鐵及不可避免的雜質；澆注成型的鋼錠溫度降至350℃，再加熱至670-760℃，保溫3-5小時，爐冷至300℃，保溫3小時，再加熱至650-760℃，保溫10小時，以34℃/小時冷卻至400℃，再以20℃/小時，冷卻至180℃；b、鍛造步驟，1)選用鍛造工藝澆注好的鋼錠；2）根據曲軸型號選用的原料鋼進行鋸切，下料毛坯的尺寸與鍛造工藝規程一致，目測鋸口斜度不超過2°，毛刺不大于2mm；本發明使其利于大批量的工業化的生產，并減少了鍛造過程中出現夾污、充不滿的現象，產品的力學性能進一步改善，節約了產品用料，提高了產品的模具壽命。

草地貪夜蛾生物防治方法 1081

 0

本發明公開了一種草地貪夜蛾生物防治方法，包括以下步驟：草地貪夜蛾的預測預報：對農作物葉面與土壤表面的草地貪夜蛾的數量進行調查，對農作物土壤內的草地貪夜蛾的數量進行調查；螟黃赤眼蜂選擇：選擇出蜂率大于85％的一級蜂卡，放置于放蜂器內備用；第一次放蜂：根據步驟一選取的樣點，并于草地貪夜蛾產卵初期進行第一次放蜂；第二次放蜂：第一次放蜂間隔3～5d后，進行第二次放蜂。本發明所述的一種草地貪夜蛾生物防治方法簡單，通過螟黃赤眼蜂寄生草地貪夜蛾，寄生率較高，人為生產大量的寄生性天敵，不僅能夠控制草地貪夜蛾種群數量發生，減輕其對作物的危害，且能夠減少化學農藥使用量，提高農產品產量和質量。

鋰電池隔膜及其制備方法 1131

 0

本發明公開了一種鋰電池隔膜，包括多孔陶瓷纖維基膜和復合在基膜至少一面上的高分子聚合物涂層，所述高分子聚合物涂層包括聚偏氟乙烯、聚偏氟乙烯?六氟丙烯、聚丙烯酸酯中的至少一種。本發明還公開了鋰電池隔膜的制備方法。本發明的隔膜具有較高的機械強度，絕緣性能好，熔點高，在＜1000℃下仍可保持完整的形態，具有較好的抗化學腐蝕和較低的熱傳導率，孔徑分布均一，具有較好的孔隙率，和電解液具有很好的親和性，同時和正極極片、負極極片間具有一定的粘接功能，隔膜組裝后的電池內阻小，具有較好的倍率和功率性能，極限安全測試下具有較高的安全性能。

大跨梁工程用635MPa級高強盤螺及其控軋控冷工藝 1058

 0

本發明的目的在于提供一種大跨梁工程用635MPa級高強盤螺及其控軋控冷工藝，所述盤螺包括如下質量百分比的化學成分：C 0.25～0.28％、Si0.60～0.75％、Mn 1.45～1.55％、V 0.120～0.135％、Nb 0.020～0.030％、P≤0.030％，S≤0.030％，N 0.0110～0.0125％、Ceq≤0.58％，以及余量的Fe和不可避免的雜質；采用鑄坯加熱，軋制，軋制后的線材穿水冷卻送入夾送輥，再由吐絲機吐絲成卷，吐絲盤卷進入斯泰爾摩風冷線依次進行風冷、保溫罩緩冷的控軋控冷工藝進行生產，該方法生產出的高強盤螺的實測屈服強度、抗拉強度、斷后伸長率均滿足使用要求，且高強度和塑性配合良好。

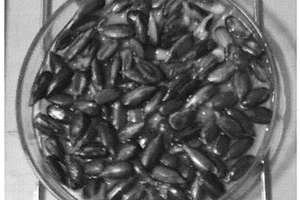

基于TTC染色法快速定性識別葵花籽新陳籽的方法 1000

 0

本發明公開了一種TTC染色法快速定性識別葵花籽新陳性，根據葵花籽種子活性不同，對未知的葵花籽粒剝殼后去除部分尾部后，采用化學方法--TTC染色法，對籽仁進行染色，通過染色比例最終定性判定待測葵花籽新陳性。本發明判別準確率高，葵花籽新陳籽粒判別率大于95%，識別過程中，方法簡單，是一種非?？煽壳矣行У亩ㄐ源_定葵花籽新陳籽方法。

挖掘機發動機曲軸的鍛造方法 1088

 0

本發明公開了一種挖掘機發動機曲軸的鍛造方法，包括以下步驟：a、澆注鋼錠，鋼錠中化學成分重量百分比為：0.086%≤C≤0.150%，1.20%≤Si≤1.40%，1.10%≤Mn≤1.30%，痕量≤P≤0.030%，痕量≤S≤0.030%，2.50%≤Cr≤3.50%，痕量≤B≤0.0018%，余量為鐵及不可避免的雜質；澆注成型的鋼錠溫度降至350℃，再加熱至670-760℃，保溫3-5小時，爐冷至300℃，保溫3小時，再加熱至650-760℃，保溫10小時，以50℃/小時冷卻至400℃，再以20℃/小時，冷卻至180℃；b、鍛造步驟，1)、選用鍛造工藝澆注好的鋼錠；2）、根據曲軸型號選用的原料鋼進行鋸切，下料毛坯的尺寸與鍛造工藝規程一致，目測鋸口斜度不超過2°，毛刺不大于2mm。本發明使其利于大批量的工業化的生產，并減少了鍛造過程中出現夾污、充不滿的現象，產品的力學性能進一步改善，節約了產品用料，提高了產品的模具壽命。

玻璃幕墻安裝施工工法 990

 0

本發明公開了一種玻璃幕墻安裝施工工法，所述方法包括以下步驟：(1)施工準備：施工材料選擇；基層清理；(2)測量放線：復核基準點、基準線和原始標高點；(3)化學錨栓安裝：龍骨加工、制作、開孔；錨栓鉆孔、安裝：清理粉塵，將植筋膠注入孔中；防雷連接；龍骨防腐和防銹處理；(4)幕墻鋁合金立柱安裝：鍍鋅鋼管支座與鋁立柱連接；(5)超大玻璃吊裝：超大玻璃加工制作，超大玻璃運輸采用專用運輸周轉架；安裝時采用電動玻璃吸盤；(6)打膠：注膠的膠水采用硅酮建筑密封膠；(7)清理、驗收。本發明的玻璃幕墻整體穩定性好，安裝精確簡便，采用電動吸盤和汽車吊機械化吊裝，大大節約了施工成本，同時提升了安裝效率。

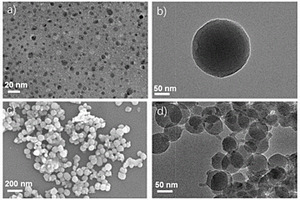

聚電解質包覆載藥Gd2O3@介孔二氧化硅納米粒子的制備和應用 907

 0

本發明公開了一種聚電解質包覆載藥Gd2O3@介孔二氧化硅納米粒子的制備和應用，涉及藥物化學技術領域，本發明采用一步法將合成的Gd2O3納米粒子負載于MSN的介孔壁上，運用煅燒法去除合成模板CTAB，利用超聲震蕩法將DOX負載于MSN的介孔內，利用LBL法將pH響應物PAH/P(DMA?co?TPAMA)包覆于MSN的表面，并在包覆材料的最外層接葉酸作為靶向劑，從而制備了pH響應性聚電解質包覆載藥Gd2O3@介孔二氧化硅納米粒子，使其具有癌細胞靶向性、癌細胞微環境響應藥物控釋性和MRI對比劑增強效果，從而實現診療一體化、抗癌藥物示蹤和療效實時監測等目的。

耐腐蝕的HDPE排水管及其制備方法 1075

 0

本發明公開一種耐腐蝕的HDPE排水管及其制備方法，通過十二烷基苯磺酸不僅可以更好促進8－羥基喹啉的溶解，而且具有較高的黏度，可以更好的分散8－羥基喹啉及生成的8－羥基喹啉銅，減少8－羥基喹啉銅的團聚現象，提高8－羥基喹啉銅的化學活性及防霉菌性，母料的制備過程中引入酚酞第三單體，將聚酯大分子鏈中的柔性二乙醇部分用剛性酚酞基團代替，從而形成剛性二酸單體與剛性酚酞單體相連的片段，增強整個分子的剛性和結晶性能，提高玻璃化轉變溫度和熔點，使得制備得到的耐腐蝕的HDPE排水管具有良好的抗老化性能及耐腐蝕性能，根據GB 1035?70測得，該耐腐蝕的HDPE排水管的最大分解溫度為310?330℃。

LED用納米鋅-膨脹石墨填充改性的PPS/PBT復合導熱塑料及其制備方法 941

 0

本發明公開了一種LED用納米鋅-膨脹石墨填充改性的PPS/PBT復合導熱塑料及其制備方法，該導熱塑料將PPS塑料與PBT塑料混合使用，綜合了兩者的優點，具有良好的力學性能和化學防護功效，利用納米鋅和膨脹石墨分別對PBT、PPS進行導熱改性處理，并采用熔融紡絲的工藝制成高導熱性的復合短纖維，這種復合短纖維中導熱材料分散性更佳，而這兩種復合短纖維在后期混煉過程中分散結合的更為均勻，可形成均勻穩定的熱傳遞網絡，可以明顯的改善傳統生產方法帶來的塑料導熱不均的現象，測試結果表明這種復合導熱塑料具有優良的導熱性，耐磨抗裂，耐用環保，可廣泛的應用于LED散熱領域。

高性能鋰離子電池集流體陽極材料的制備方法 1255

 0

本發明提供一種高性能鋰離子電池集流體陽極材料的制備方法，其方法包括以下步驟：(1)以厚度為8μm的電沉積銅箔為原料進行異步軋制。(2)采用環氧樹脂AB膠將晶片電極樣品與拉伸夾具結合通過單軸拉伸實驗獲得銅箔和銅箔/石墨陽極的拉伸強度，對試樣進行剝離和拉伸試驗(3)將石墨、聚偏氟乙烯(PVDF粘結劑)和超p碳以8：1：1的比例混合，并將其涂覆在上述四種不同的銅箔電流收集器上，得到陽極。采用以鋰箔為對電極的CR2032型硬幣電池，在0.01V至3V的電位范圍內進行電化學測量。通過此方法制備的電解再軋制銅箔作為高性能鋰離子電池的陽極電流收集器，其力學和電性能顯著提高。

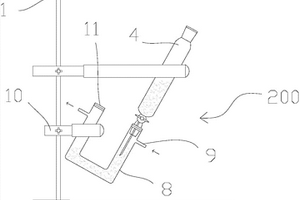

制備氫氧化亞鐵沉淀的裝置及方法 1037

 0

本發明屬于化學學科教學實踐領域，具體是涉及一種制備氫氧化亞鐵沉淀的裝置及方法。溶解氧傳感器底端伸入燒杯中，探測的數值通過數據采集器傳輸至處理設備中；滴管和U型管安裝在鐵架臺上，傾斜一定角度，滴管的底端伸入U型管的一個入口內的液面以下并用密封塞封??；U型管上有兩個細的管口，分別用作氮氣鼓入口和排氣口。往盛有氫氧化鈉溶液的燒杯中持續通入高純氮氣，降低氫氧化鈉溶液的溶解氧含量；向滴管和U型管內分別裝入硫酸亞鐵溶液、氫氧化鈉溶液，持續通入氮氣，滴加硫酸亞鐵溶液。本發明在鼓入氮氣情況下可以長時間制得白色氫氧化亞鐵。同時實驗證實，傳統灰綠色沉淀的出現，是因為生成氫氧化亞鐵凝膠吸附亞鐵離子所致。

耐老化亞克力板的生產方法 1105

 0

本發明屬于功能性亞克力板的生產技術領域，具體涉及一種耐老化亞克力板的生產方法，包括制備亞克力漿以及由珠光板的原料制成漿料后，混合制成高粘漿料，經初步固化，然后冷卻脫模即得。本發明相比現有技術具有以下優點：本發明中亞克力板保持較好的化學穩定性，透光率達到93.4?93.8%，抗老化能力明顯增強，耐磨性達到在RCA耐磨測試中可到650次以上，光澤度達到82?85，硬度達到90HD以上，應用在家具表面，能夠大大提高家具的表面效果，解決耐老化和耐磨性差的問題，擴大了亞克力板的適用范圍。

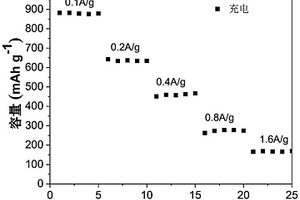

自組裝的硅碳復合材料的制備方法 915

 0

本發明公開了一種自組裝的硅碳復合材料的制備方法，涉及鋰離子電池負極材料技術領域，包括以下步驟：將含硅化合物加入到酸性溶液中，冰浴并攪拌反應，真空干燥；將干燥產物加入到石墨烯懸濁液中，超聲并攪拌反應，得懸濁液；將懸濁液加入到含高聚物的水溶液中，超聲并攪拌反應，抽濾，干燥，真空或惰性氣氛下燒結，即得。本發明利用硅基材料和石墨烯材料，同時引入高聚物，通過靜電作用力搭建起自組裝的硅碳復合材料，提升復合材料整體的導電性和穩定性。通過電化學測試表明，本發明制備的自組裝的硅碳復合材料具有良好的鋰離子嵌脫能力，容量較高。

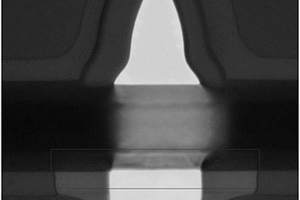

高壓LED芯片深刻蝕工藝 876

 0

本發明提供一種高壓LED芯片深刻蝕工藝，包括以下步驟：(1)選取外延片，首先進行MESA制程，制作出所需要的圖形；(2)進行掩膜SiO2層的沉積，同時對非腐蝕區域進行保護，然后CUT黃光制程；(3)浸泡BOE溶液，在室溫條件下濕法蝕刻待刻蝕走道的掩膜硅，再進行ICP干法刻蝕；(4)去除光刻膠，之后在進行180℃下浸泡自制襯底腐蝕液下腐蝕3～5min對刻蝕走道以及側壁進行化學濕法修飾；(5)高溫腐蝕結束后沖水洗凈，再于室溫條件下再浸泡BOE溶液去除掩膜硅清洗甩干；(6)掩膜硅去除后，再進行后續的P硅、ITO、PN、鈍化硅光刻，金屬熔合后完成點測。本發明使芯片刻蝕走道與側壁平整度明顯提高，可以減少HV芯片產品的漏電風險，提高HV芯片產品的電性品位。

以自來水取代蒸餾水(離子水)作保溫瓶膽清洗劑的工藝 902

 0

本發明系實用化學領域的一項創新。保溫瓶瓶膽制作過程中，清洗附著于銀層表面 的銀渣是一道重要環節。過去國內一直采用蒸餾水 (離子水)作清洗劑，耗能耗電成本較高。該項發明， 首創以自來水作清洗劑，經“pH”試紙測試，清洗效 果完全符合質量標準。它的主要特點是：不用燃料、電力，省去了蒸餾 水(離子水)制作，輸送過程中的重要設備、容器、原 材料等，可大大降低生產成本，同時，自來水來源容 易，一般不會對生產造成影響。

二茂鐵哌嗪酰胺類化合物及其制備方法與應用 1202

 0

本發明公開了一種二茂鐵哌嗪酰胺類化合物及其制備方法與應用，涉及藥物化學技術領域，本發明設計并合成了一系列具有新型結構的二茂鐵哌嗪酰胺類化合物，并對其結構進行了表征；制備這些化合物所采用的方法具有原料易得、操作簡便、收率高的特點，能夠快速合成目標化合物；同時測試了這些化合物的抗炎活性，從中篩選出高活性的化合物以用于開發新型抗炎藥物。

利用金屬鋰涂層作為改善全超導托卡馬克第一壁燃料再循環的方法 1014

 0

本發明公開了一種利用金屬鋰涂層作為改善全超導托卡馬克第一壁燃料再循環的方法，包括有鋰化坩堝系統、波紋管傳送系統，鋰化坩堝系統包括有鋰化坩堝、加熱系統、測溫系統，加熱系統的加熱裝置為加熱絲，通過射頻放電輔助沉積或化學氣象沉積的方法對磁約束裝置真空室內第一壁表面涂覆10-20納米金屬鋰涂層，以實現對第一壁材料的改性，滿足聚變等離子體對第一壁低雜質污染、低再循環的苛刻要求。本發明通過對第一壁表面實施鋰涂層，可以快速、經濟、有效的實現對等離子體性能的改善，以便滿足不同等離子體物理試驗的需求。

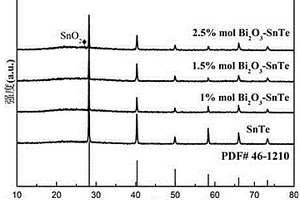

Bi2O3復合SnTe熱電材料的制備方法 1017

 0

本發明公開了一種Bi2O3復合SnTe熱電材料的制備方法，屬于能源轉換領域。利用高溫固相法、高溫退火處理和快速熱壓工藝制備得到復合一定量Bi2O3?SnTe的熱電材料。首先按化學計量比稱取Sn粉、Te粉，采用高溫固相法制備SnTe樣品，然后充分研磨后得SnTe粉末，再按照一定物質的量比例將Bi2O3與SnTe粉混合均勻，得到混合物粉末，之后進行高溫退火處理，最后采用快速熱壓工藝對其進行熱壓燒結，制得復合0~2.5%mol Bi2O3?SnTe熱電材料。本發明制樣工藝簡單快捷，所得樣品性質穩定、致密度高。本發明解決了傳統SnTe熱電材料塞貝克系數低、熱導率較高的缺點，在整個測溫區間材料的熱電優值提高了36.1%。

抑制碳鋼腐蝕的緩蝕劑制備及其評估方法 1122

 0

本發明公開了一種抑制碳鋼腐蝕的緩蝕劑制備及其評估方法，包括以下步驟：稱取一定質量的生姜粉末，選用乙醇為溶劑，采用超聲輔助溶劑提取法得到姜辣素提取液，將提取液過濾濃縮后，冷凍干燥，得到姜辣素粗提物，將姜辣素粗提物加入鹽酸溶液中，分別配制含有不同濃度緩蝕劑的鹽酸介質溶液，然后將碳鋼浸入鹽酸介質溶液中一段時間，分別通過失重法、電化學測試法來計算緩蝕效率，評估姜辣素粗提物作為緩蝕劑的抑制效果，結果表明姜辣素粗提物作為一種緩蝕劑，對碳鋼的腐蝕具有很好的抑制作用。本發明緩蝕劑制備方法簡單，實驗操作步驟便捷，對生產設備要求低，緩蝕劑成本低，緩蝕效果好；評估方法科學合理，具有說服力。

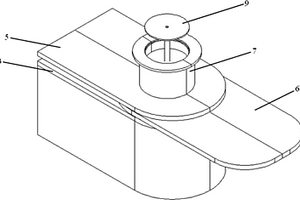

電機驅動式升降旋轉實驗臺 838

 0

本發明公開了一種電機驅動式升降旋轉測試臺，包括底板、側板、上板、臺面、升降機構和旋轉機構；升降機構由圓柱隔離板、儲物架、升降電機組成，儲物架由頂板和托架構成并安裝在升降電機的升降軸上，升降電機的運行實現了儲物架的自動升降；旋轉機構包括電機、主動齒輪、從動齒輪，其中電機通過電機支架固定在底板上，主動齒輪安裝在電機上，從動齒輪通螺釘固定在旋轉臺面上，旋轉臺面通過相互咬合的主、從動齒輪在電機的轉動下實現了0～180度旋轉。本發明設計新穎，產品結構獨特，適用于企事業單位的實驗室內使用，儲物架的設計可以隔離放置化學物品及精密儀器。

用于電流互感器中具有穩定性能的超微晶鐵芯及其生產方法 926

 0

本發明公開了一種用于電流互感器中具有穩定性能的超微晶鐵芯及其生產方法，所述超微晶鐵芯包括以下重量百分比的化學成分：Nb 2.8?3.8％、B 8.2?10.0％、Si 11.5?14.0％、Cu 0.81?1.5％，余量為Fe及不可避免的雜質；其采用熔煉、合金熔化、帶材制備、繞卷、退火、封裝的工藝進行生產，得到的超微晶鐵芯具有穩定的性能，飽和磁感應強度Bs為1.0?1.2T，且在上述成分范圍內生產的超微晶鐵芯產品可根據磁化曲線質量數值、質量標準數值劃分為20個不同系列等級的產品，這些產品的磁化曲線數據能完整反映出軟磁材料H與B的關系，依據這些數據推算的磁感應強度、感應電勢值與實際測試值一致。

低溫無壓的傳感器金屬外殼密封方法 1085

 0

本發明涉及金屬外殼密封技術領域，具體涉及一種低溫無壓的傳感器金屬外殼密封方法，首先通過化學處理和Ar等離子體轟擊對金屬外接口進行表面活化，然后將表面活化后的金屬外接口在室溫至150℃低溫度范圍內，在真空環境下以及適當壓力下兩兩之間進行鍵合。本發明為直接鍵合，不需要其他金屬的參與。本發明密封得到的傳感器密封性能好，可在室溫至150℃低溫度范圍鍵合，元器件性能受影響程度低，產品使用壽命長，探測精準；將金屬材料進行鍵和，接觸緊密，密封性能好，且鍵合技術較為成熟，可應用于大規模工業生產。

混紡紗線染色污水處理方法 1126

 0

本發明提供一種混紡紗線染色污水處理方法，通過對有色污水進行靜置?加熱?均質?蒸餾?化學處理?酸堿度調節?水質測量的處理，對有色污水進行處理，對有色污水進行回收，將可以使用的水質進行二次利用，無法使用的水質也達到排放標準，解決了混紡紗線染色后有色污水無法二次利用的問題，提高污水處理的效果，節約水資源，并且降低生產成本。

用于尼龍的反應型酸性黃染料及其制備方法 774

 0

本發明公開了一種用于尼龍的反應型酸性黃染料及其制備方法,具體是首先將三聚氯氰與間苯二胺磺酸進行縮合反應;然后加入亞硝酸鈉溶液,在亞硝酸鈉過量的條件下進行重氮化反應;再加入15%1-(2’,5’-二氯-4’-磺酸)苯基-3-甲基-5-吡唑酮溶液,攪拌均勻后用堿溶液調節PH至弱酸性,進行偶合反應;最后加入20%的對Β-硫酸酯乙基砜基苯胺溶液,調節合適的酸度和溫度,保溫得到反應型酸性黃染料。該反應型酸性黃與尼龍纖維不僅有物理力結合而且還有化學鍵合,因而顯示很強的結合能力。在30～60℃的常規測試中,其染色織物可以耐多次洗滌,濕牢度良好,即使在汽蒸、洗滌劑的水洗條件下,也呈現出良好的牢度性能且具有較好的遷移性、顏色鮮艷、竭染率高。

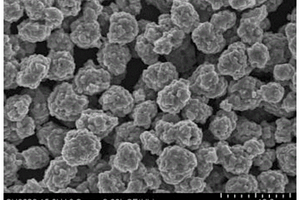

制備鋰離子電池過渡金屬正極梯度材料的方法 878

 0

本發明提供一種制備鋰離子電池過渡金屬正極梯度材料的方法，包括以下步驟：配制出過渡金屬鹽溶液A、過渡金屬鹽溶液B、氫氧化物溶液C以及過渡金屬絡合劑溶液D；使溶液A流入溶液B的流速形成動態流動溶液E，將溶液C、溶液D及動態流動溶液E同時進入反應裝置，攪拌及超聲條件進行共沉淀反應，處理后得到前驅體；將前驅體與鋰鹽混合后，煅燒得到鋰離子電池過渡金屬正極梯度材料。本發明的有益效果在于添加了超聲作為輔助，使得共沉淀反應時間縮短，材料具有優良的放電倍率和電化學性能，循環性能顯著提升，顆粒更加規則，粒徑分布均勻，重現性好，經測定振實密度達到2.5g/mL以上，比容量160mAh/g以上；本發明條件控制方法簡單而精確，更加適宜工藝化。

殺蟲劑組合物及其使用方法 840

 0

本發明為一種含四唑蟲酰胺、氯蟲苯甲酰胺或溴氰蟲酰胺的殺蟲劑組合物，屬于化學防治領域，由有效成分四唑蟲酰胺、氯蟲苯甲酰胺或溴氰蟲酰胺及其助劑組成，對防治鱗翅目害蟲尤其是二化螟有很好的增效作用。所述的殺蟲劑組合物室內生測對二化螟的增效比為20:1~1:20。本發明具有增效作用顯著，防效好，用藥量低，對環境及靶標生物安全，一藥多治等特點，本組合物可以兼治其他同翅目害蟲（如稻飛虱、煙粉虱等），對減緩二化螟對藥劑的抗藥性有很好的作用。
