掃描電子顯微鏡

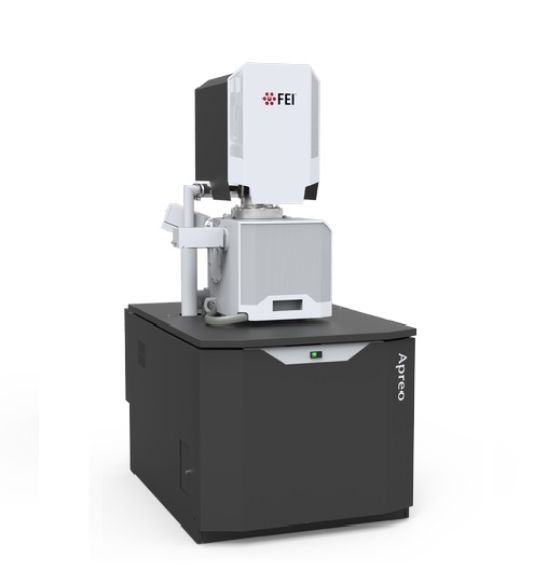

掃描電子顯微鏡（Scanning Electron Microscope，SEM）于1965年左右發明，其利用二次電子、背散射電子及特征X射線等信號來觀察、分析樣品表面的形態、特征，是介于透射電鏡和光學顯微鏡之間的一種微觀形貌觀察方法。

掃描電鏡可配備X射線能譜儀（EDS）、X射線波譜儀（WDS）和電子背散射衍射（EBSD）等附件，使分析顯微組織、織構、取向差和微區成分同時進行。還可在樣品室內配備加熱、拉伸測試等裝置，從而對樣品進行原位、動態分析。

SEM如今在材料學、物理學、化學、生物學、考古學、地礦學以及微電子工業等領域有廣泛的應用。

掃描電鏡（SEM）基本原理

掃描電鏡是利用電子槍發射電子束，高能入射電子轟擊樣品表面時，被激發的區域將產生二次電子、背散射電子、吸收電子、 俄歇電子、陰極熒光和特征 X射線等信號，通過對這些信號的接受、放大和顯示成像，可觀察到樣品表面的特征，從而分析樣品表面的形貌、結構、成分等。掃描電鏡主要利用二次電子、背散射電子和特征X射線等信號對樣品表面的特征進行分析。

二次電子(SE)

二次電子指被入射電子激發出來的試樣原子中的外層電子。二次電子能量很低，只有靠近試樣表面幾納米深度內的電子才能逸出表面。因此，它對試樣表面的狀態非常敏感，主要用于掃描電鏡中試樣表面形貌的觀察。

背散射電子（BSE）

背散射電子是入射電子在試樣中經散射（彈性和非彈性散射）后，再次逸出樣品表面的高能電子，其能量接近于入射電子能量。背散射電子的產額隨著試樣原子序數的增大而增加，所以背散射電子信號的強度與樣品的化學組成有關，能顯示原子序數襯度，可用于對試樣成分作定性的分析。

二次電子像和背散射電子像的區別

二次電子成像是用被入射電子轟擊出的樣品外層電子成像，能量低，只能表征樣品表面，分辨率較高。

背散射電子是入射電子被樣品散射然后成像，能量很高，接近入射電子?？梢苑磻獦悠穬炔勘容^深的信息，分辨率相對較低。

特征X射線（EDS）

入射電子將試樣原子內層電子激發后，外層電子向內層電子躍遷時產生的具有特殊能量的電磁輻射。特征X射線的能量為原子兩殼層的能量差，而元素原子的各個電子能級能量為確定值，因此特征X射線可用于分析試樣的組成成分。
