透射電子顯微鏡

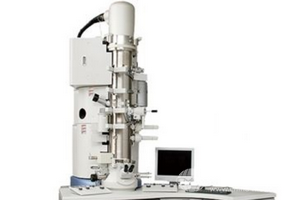

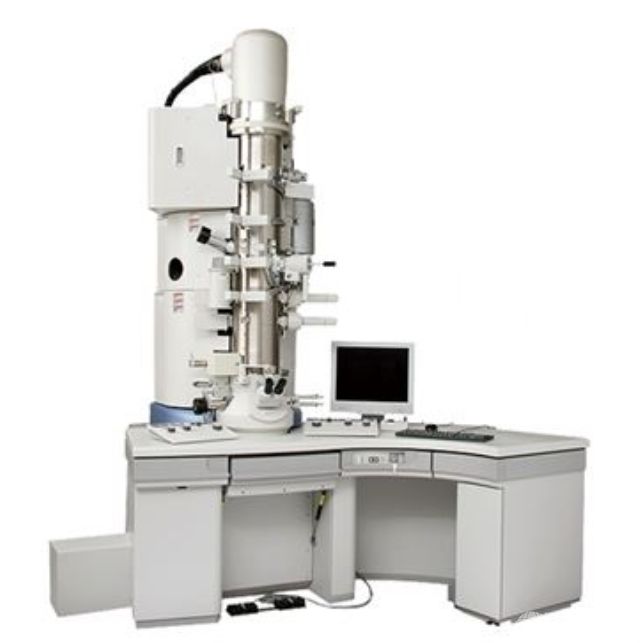

透射電子顯微鏡(Transmission Electron Microscope，簡稱TEM)，可以看到在光學顯微鏡下無法看清的小于0.2um的細微結構，這些結構稱為亞顯微結構或超微結構。要想看清這些結構，就必須選擇波長更短的光源，以提高顯微鏡的分辨率。1932年Ruska發明了以電子束為光源的透射電子顯微鏡，電子束的波長要比可見光和紫外光短得多，并且電子束的波長與發射電子束的電壓平方根成反比，也就是說電壓越高波長越短。透射電子顯微鏡的分辨率比光學顯微鏡高的很多，可以達到0.1～0.2nm，放大倍數為幾萬～百萬倍。因此，使用透射電子顯微鏡可以用于觀察樣品的精細結構，甚至可以用于觀察僅僅一列原子的結構，比光學顯微鏡所能夠觀察到的最小的結構小數萬倍。TEM在中和物理學和生物學相關的許多科學領域都是重要的分析方法，如癌癥研究、病毒學、材料科學、以及納米技術、半導體研究等等。

透射電子顯微鏡（TEM）的測試原理

由電子槍發射出來的電子束，在真空通道中沿著鏡體光軸穿越聚光鏡，通過聚光鏡將之會(huì )聚成一束尖細、明亮而又均勻的光斑，照射在樣品室內的樣品上；透過樣品后的電子束攜帶有樣品內部的結構信息；經過物鏡的會(huì )聚調焦和初級放大后，電子束進入下級的中間透鏡和第1、第2投影鏡進行綜合放大成像，最終被放大了的電子影像投射在觀察室內的熒光屏板上；熒光屏將電子影像轉化為可見光影像以供觀察。

掃描透射電子顯微鏡（STEM）工作原理

STEM成像不同于一般的平行電子束TEM， EDS 成像，它是利用會(huì )聚的電子束在樣品上掃描來完成的。在掃描模式下，場發射電子源發射出電子，通過在樣品前磁透鏡以及光闌把電子束會(huì )聚成原子尺度的束斑。電子束斑聚焦在試樣表面后，通過線圈控制逐點掃描樣品的一個區域。在每掃描一點的同時，樣品下面的探測器同步接收被散射的電子。對應于每個掃描位置的探測器接收到的信號轉換成電流強度顯示在熒光屏或計算機顯示器上。樣品上的每一點與所產生的像點一一對應。從探測器中間孔洞通過的電子可以利用明場探測器形成一般高分辨的 明場像。環形探測器接受的電子形成暗場像。
