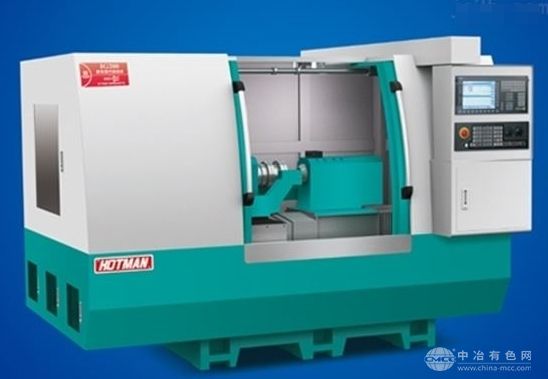

高精度數控多軸內圓磨床

高精度數控多軸內圓磨床

產品型號:IG150

品 牌:豪特曼/HOTMAN

廠商性質:生產商

所 在 地:東莞市

產品簡介

表面粗糙度Ra：0.2μm

布局形式：臥式

產地：國產

床頭最大回轉角：15度

工件旋徑罩內:320mm,罩外:520mm

工件轉速：0-3000r/mim

加工材質：硬金屬,軟金屬,合金,鋼結構,塑料,纖維,板材,橡膠,玻璃,陶瓷,石材,磁性材料,其他加工用途外圓柱面,內圓柱面,外錐面,內錐面,軸肩端面,非球面,平面,球面,刀具,模具,孔加工,螺紋面,齒輪,齒條,成型表面,專用,其他

界面語言：中文

類型：數控,高精度,高速

磨削孔徑：150mm

磨削類型：濕式

砂輪(外徑×寬×內徑：25*15*6mm

砂輪轉速：20000/40000r/mim

售后保修期：12個月

數控系統：西門子/SIEMENS,發那科/FANUC

外形尺寸(長×寬×高)：2500*2100*1600mm

銷售區域：全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外

重量：3500kg

自動化程度：自動

最大磨削深度：200mm

詳情介紹

高精度數控多軸內圓磨床采用西門子828D數控系統，配合西門子伺服電機，兼容性好，操作方便，二次開發操作軟件具有針對性強，全中文界面的特點，讓傳統師傅容易上手。并根據工件的孔徑大小選擇10000、20000、30000、40000、50000轉的主軸配置，機械主軸全部來自中國臺灣*主軸，剛性好，精度高。很好的保障了磨削效率和粗糙度。

高精度內圓磨床技術參數

機型單位IG150

1研磨內徑之范圍mmΦ5～150定制可到200

2研磨孔長深度mm200

3床面上旋徑mm520

4防水護蓋內之旋徑mm320

5工作臺行程mm540

6工作頭主軸回轉速度r.p.m0-1000/60Hz

7主軸臺滑板進給速度m/min20

8X軸進給速度m/min6

9X軸小移動單位mm0.001

10Z軸小移動單位mm0.001

11主軸臺旋轉調整角度Deg前2° 后15°

12進給方式伺服馬達自動

13主軸轉速RPM1/2/3/4/5萬(或選配電主軸)

14砂輪馬達KW2

15X軸伺服馬達KW1.5

16Z軸伺服馬達KW1.5

17設備尺寸(長*寬*高)mm3000*2100*1650

機器重量KG3500

高精度內圓磨已可以根據客戶的需求，配置電主軸，提供更高的轉速，磨削更小的工件內孔
