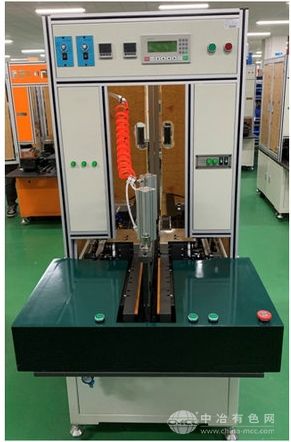

切折燙一體機

產品簡述：

YXY-QZT300切折燙一體機此設備適用于軟包裝電池抽氣封裝后的雙邊同步切邊折邊燙邊整形工作。折邊采用滾輪式按照特殊設計的滾輪式適合折邊的幾何曲線線槽，而達到折邊后完美效果。設備操作流程：人工放電池到夾具內，雙手同時啟動雙自動按鈕，夾具自動下壓緊電芯后經過封邊壓平整形輪、圓滾切刀、一次滾輪折邊、二次滾輪折邊、三次滾輪折邊、加熱燙邊區自動燙邊(時間可調)后自動返回(此時放料夾具自動打開)至放料位置人工取出雙折邊完畢良品電芯。

主要特點：

1、放料夾具采用活動式，在折邊前夾具與電池等寬夾緊電芯(確保左右不會(huì )偏移)，折邊完畢返回時夾具自動張開避免因電芯增加折邊厚度損壞電芯，待取出電芯夾具復位后放入未折邊電芯如此循環。此機構改變傳統式的帶邊夾具改為活動式，避免長電芯拿不出及折邊后電芯超寬問題。

2、切刀前安裝有整形壓平輪確保切邊時封邊的平整度。此機構采用同軸心式設計保證上下圓切刀轉動時跳動度及滾切完畢的邊毛刺。

3、折邊機構采用特殊設計的滾輪幾何曲線，標準電芯移動經過滾輪后的折邊效果。第一次保證折邊90度垂直，第二次保證折邊180度，第三次折邊保證90度，最終達到(無壓痕)完美折邊效果。

4、燙邊機構采用雙桿氣缸及下滑動裝置來保證加熱塊移動順暢及特殊材料的隔熱塊，確保此機構長期穩定運行。

5、夾具移動采用進口導軌，由步進電機驅動做往返運動穩定、精度高、調速方便及出力穩定。

6、設備調節型號采用左右整體絲桿調節，縮短調節型號時間。

技術參數：

1、適合軟包裝電芯產品規格：電芯寬度：30-250mm、電芯高度：50-250mm、電芯厚度：3-12mm(有效高度);封邊厚度0.19～0.25mm，氣囊寬度50mm以?xún)?，燙邊封頭長度420mm，夾具有效區長度300mm;

2、設備效率大約200～240次/小時，每次按電芯大小放置1-8個，具體效率由工作人員熟練度決定;

3、切刀采用模具鋼熱處理精磨(硬度55度以上)，壽命50萬次修模一次;

4、采用進口溫控器控制，溫度跳動可以精確到±1度，最大溫度與最小溫度差值小10度;

5、滾輪采用模具鋼熱處理硬度達到55度以上;

6、滾切后封邊毛刺小于0.1mm，寬度小于0.2mm，破浪形小于0.2mm(視封邊效果);

7、雙折邊第一折最小寬度1.3mm,第二折的最小折邊寬度1.6mm;

8、溫度調節范圍0~220℃;

9、設備故障率2%，產品合格率99%。
