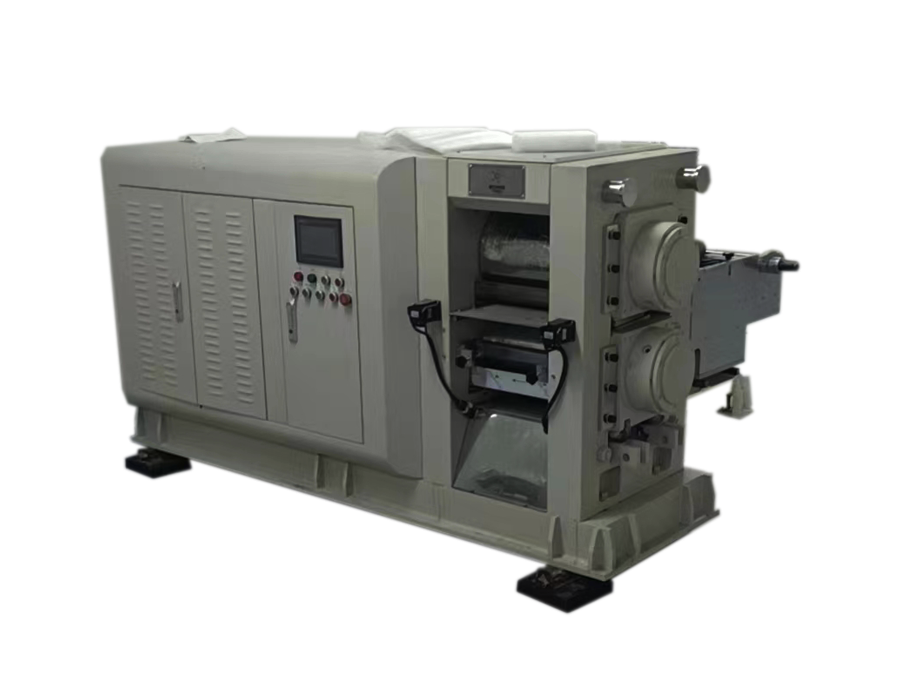

連續對輥機

300×350連續對輥機，本機口字型整體鑄造 45#鋼機架，大滑塊結構，軸承受力大，變形小，軋制力度大，軋片速度高; 采用恒壓力、限間隙壓制方式，可連續壓制間歇涂布的電池極片。

軋輥基本參數：

功能：使極片在軋輥的碾壓下，使極片達到合適的密實度，并根據涂布厚度達到極片厚度要求。本設備采用絲桿楔鐵間隙調整結構調節軋輥間隙，線速度通過變頻器調節實現無級調速。

(1) 結構 :兩輥上下水平布置，“口”型鑄造牌坊

(2)主軸承：軋機專用軸承

(3)軋輥

軋輥規格(輥面直徑*輥面寬度)：φ300*350mm 輥面有效使用寬度：330mm

軋輥材質： 9Cr2Mo

輥身表面硬度：HRC≥66～68 軋輥調質：HB280-300

淬火層深度：≥18mm

軋輥鍍鉻厚度：≥0.18mm

軋輥徑跳度：≤±0.001mm(磨床上檢測) 輥面粗糙度：Ra≤0.02

軋輥圓柱度≤±0.001mm

整體空載徑跳動：≤±0.002mm;

(4)軋輥面清潔：采用可調節深度的刀片調節裝置，刀片為括刀式結構，刮刀貼近輥面，進行清除輥粘附料，并帶有收集盒，刀片清潔為上下輥兩套;

(5)傳動方式：齒輪對齒傳動

(6)齒輪：精磨齒輪，精度 0.8 級。

(7)主電機功率：4kW (1 臺*4KW 380V 50Hz)

(8)液壓缸：缸徑φ125mm*2 個 行程 10mm

(9)碾壓最大線速度：8m/min ;

(10)最大軋制力：120T

(11)兩輥線壓力：0.45～4.5t/cm

(12)輥縫調整方式：中間楔塊步進電機調整液壓恒壓力壓緊

(13)輥縫調節范圍：0～3mm

(14)輥縫調整顯示精度：0.001mm ，在觸摸屏上顯示

(15)主機重量約 2.2T

(16)噴涂顏色：供方標準顏色或指定顏色。

(17)輥壓機尺寸：約長 1700mm×寬 600mm×高 1600mm

設備主要部件配置：
