硅烷偶聯(lián)劑處理碳纖維增強樹(shù)脂基材料/鋁合金摩擦搭接焊界面結合機理.pdf

下載文檔(19)

收藏文檔(1)

瀏覽量：1534      下載積分：0      格式：pdf      頁(yè)數：30頁(yè)      上傳時(shí)間：2024-04-29

舉報

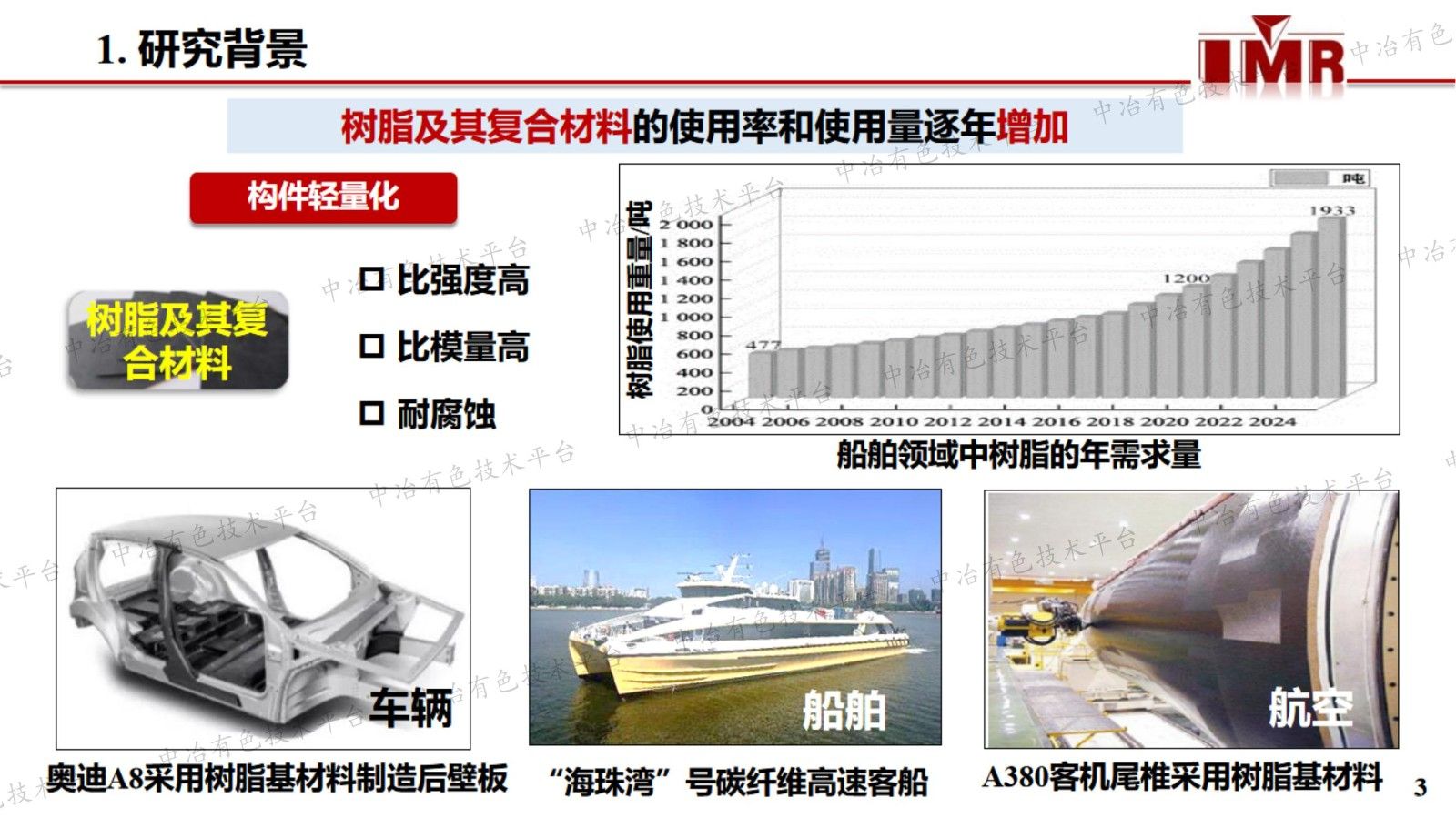

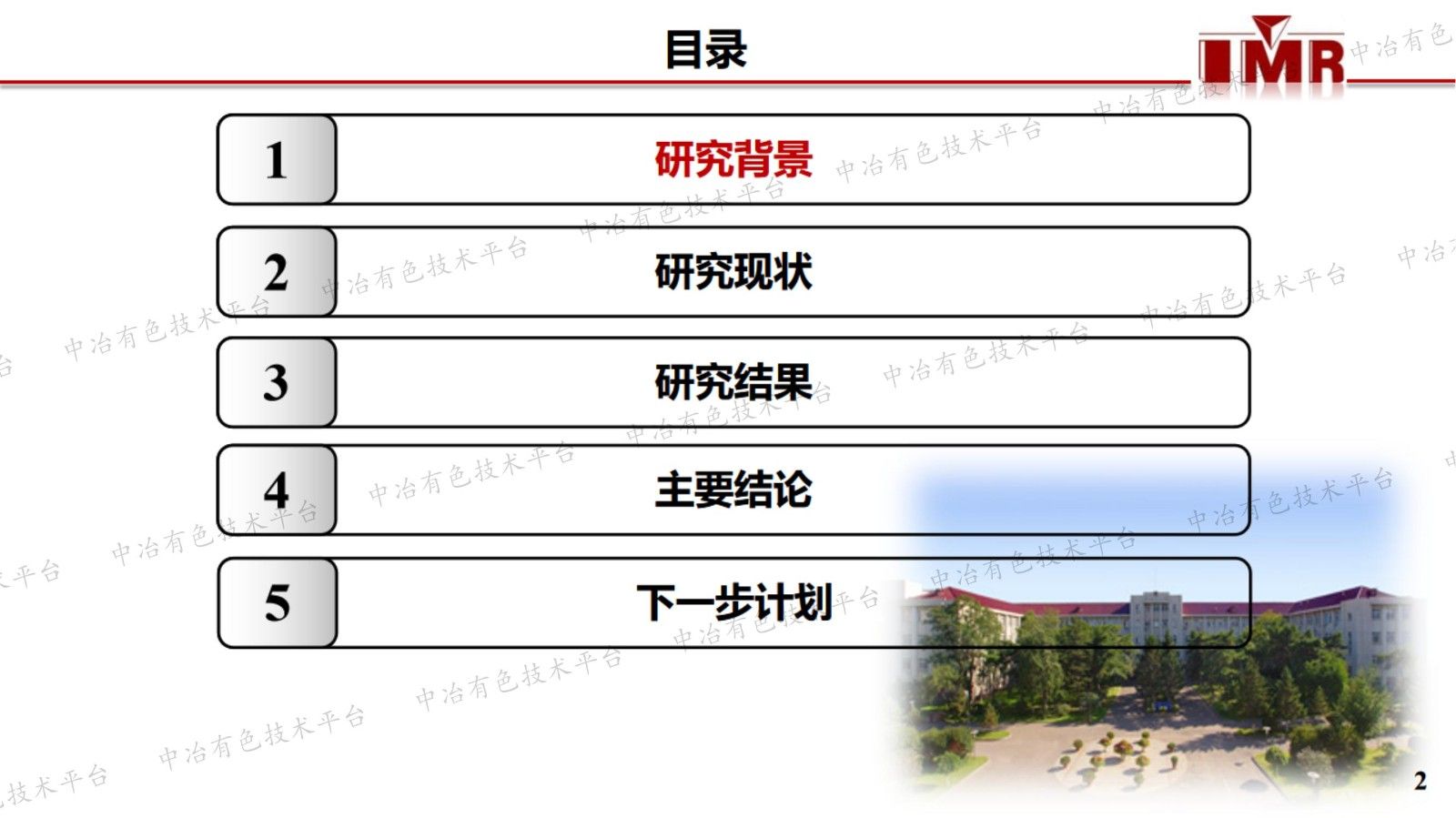

1.在優(yōu)化參數為1200 rpm-1600 mm/min-0.9 mm時(shí)，獲得最大的拉伸剪切力（TSF）為2.85 kN；2.偶聯(lián)劑的濃度為3.5 wt%時(shí)，處理后的鋁合金/樹(shù)脂材料接頭的TSF達到6.85 kN（~ 30.36 MPa ），增長(cháng)了140%。斷裂主要發(fā)生在樹(shù)脂側；3.偶聯(lián)劑層起到“橋梁”作用來(lái)實(shí)現鋁合金與樹(shù)脂材料的化學(xué)鍵合。Si-O-Mg和Si-O-Al促進(jìn)了偶聯(lián)劑層與鋁合金的連接，偶聯(lián)劑中的氨基（-NH2）與樹(shù)脂中C=O反應生成共價(jià)鍵C=(O)-N，實(shí)現原子級   展開(kāi)更多+

1.在優(yōu)化參數為1200 rpm-1600 mm/min-0.9 mm時(shí)，獲得最大的拉伸剪切力（TSF）為2.85 kN；2.偶聯(lián)劑的濃度為3.5 wt%時(shí)，處理后的鋁合金/樹(shù)脂材料接頭的TSF達到6.85 kN（~ 30.36 MPa ），增長(cháng)了140%。斷裂主要發(fā)生在樹(shù)脂側；3.偶聯(lián)劑層起到“橋梁”作用來(lái)實(shí)現鋁合金與樹(shù)脂材料的化學(xué)鍵合。Si-O-Mg和Si-O-Al促進(jìn)了偶聯(lián)劑層與鋁合金的連接，偶聯(lián)劑中的氨基（-NH2）與樹(shù)脂中C=O反應生成共價(jià)鍵C=(O)-N，實(shí)現原子級連接。   收起+
