輥壓在線激光測厚儀

輥壓在線激光測厚儀

采用模塊化生產，通過增減模塊，便可與輥壓機配套使用。

測量原理

激光位移傳感器:利用三角形測量法，發射一束激光至極片表面，通過檢測反光位置即可測量出極片的位置。

測厚模塊由兩個激光位移傳感器上下對射的方式組成的，上下的兩個傳感器分別測量被測體上表面的位置和下表面的位置，通過計算得到被測體的厚度。

激光測厚儀的優點在于它采用的是非接觸的測量，相對接觸式測厚儀更精準，不會(huì )因為磨損而損失精度。

設備整體外觀：

設備控制系統、顯示屏高度集成一體化

優化設備結構，合理廠房空間布局;

各控制按鈕立面布置在設備操作面板上，更直觀，方便;

采用最優的人體工程學

采用人體工程學對設備的高度進行設計，使設備的操作控制及鍵盤的操作更加舒適;

顯示器可以三維一體全方位360度旋轉，并可根據不同身高的操作者進行高度，角度調節;

采用大理石C形架和大理石底座

大理石材質相對于金屬材質更加穩定，受溫度、濕度等環境因素變化影響小，從而保證設備測量的穩定性。

每一塊大理石的尺寸都經電腦進行虛擬分析，找出最佳的結構尺寸進行加工。同時，采用了多重減震機構。

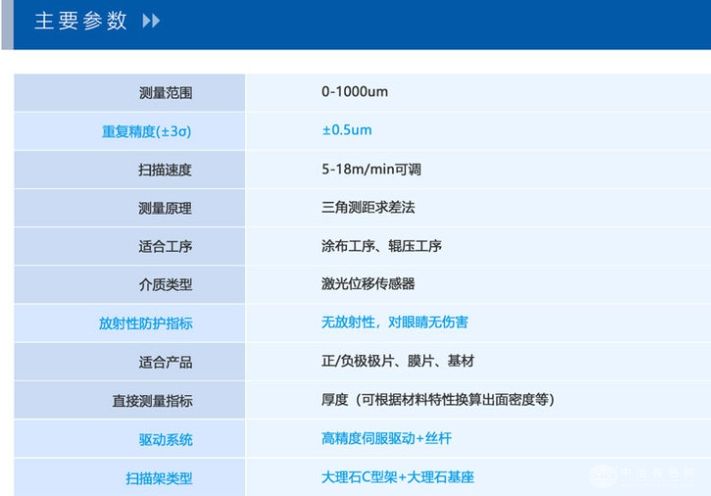

主要硬件配置：

進口元器件

極片表面微觀觀察凹凸不平，我們選用KEYENCE漫反射激光位移傳感器

上下激光同軸度精準保證

減小走帶過程中由于極片抖動、傾斜對測量的影響

實時校準機制

通過實時校準，可以校準出由于溫度等造成的上下激光頭的距離變化，然后軟件進行補償，保證長期的穩定性。
