滾槽封口三合一檢測設備

一.產品型號

TMAX-GCFK60

二.產品簡介：

適用超級電容器外殼進行進行滾槽、封口、檢測工序。

三.主要特點：

*程序可設定滾槽﹑封口﹑檢測單工位操作和全自動運行。操作靈活，方便;

*采用夾套式夾持固定產品，穩固無晃動，定心同軸度高，滾槽,旋壓封口均勻;

*采用高精度直線導軌組導向進刀，滾槽封口精度高，尺寸穩定;

*檢測工位的產品由機械手自動放入良品或不良品輸送帶上，靈活精確。

*自動化程度高，1人操作，自動上料，滾槽，封口，高度檢測，短路檢測， 出料;

*滾槽及封口進刀均采用伺服進刀，精確控制進刀距離及速度;

*超級電容器產品滾槽，封口，等尺寸，可通過人機界面設定數據，自動精密調節到所需要數據，升降數據通過人機界面顯示，以適用不同高度的產品;

*PLC控制，人機界面顯示，易形成自動化;

*采用外罩智能防護，使用安全可靠;

*外觀幾何設計、精致美觀，操作方便;

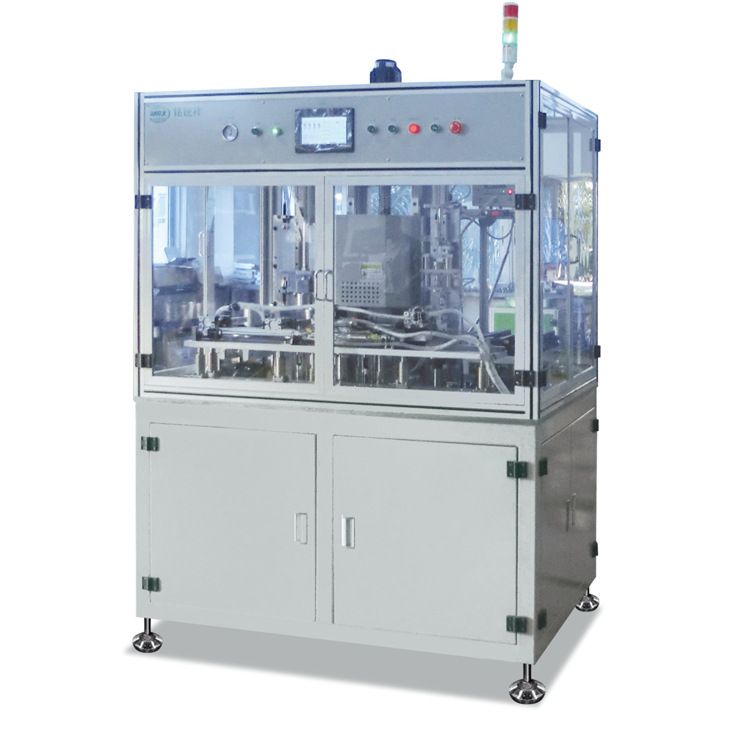

四.設備外觀(圖片僅供參考 具體以實物為準)

*全自動操作：進入自動運行畫面，啟動全自動操作

人工將產品放在進料帶上，機械手將產品送入滾槽工位上。(進料，滾槽，封口，檢測，出料，機械手聯動)

滾槽：氣缸瑣緊環形夾套，將電容同心固定。上旋轉芯軸下壓住電容端蓋，使端蓋在平整狀態，然后電機起動帶動夾套主軸旋轉，產品在勻速狀態下旋轉，伺服電機帶動滾槽刀進刀，使產品在穩固夾持旋轉狀態下進刀，進行滾槽，完成后各部件回原位，機械手將產品送入封口工位上。

封口：氣缸瑣緊環形夾套，將電容同心固定。然后電機起動帶動封口主軸架公轉，封口輪自轉，使產品在穩固夾持的狀態下，封口刀架旋轉，伺服帶動下壓旋封產品，然后由機械手取出。

檢測：由機械手將產品放入檢測工位，進行高度和短路檢測，自動判斷不良品，完成后，由伺服機械手將產品取出放入良品或不良品輸送帶上。

*單工位操作：

進入單工位操作畫面，啟動滾槽操作

滾槽：人工將產品放在滾槽夾套內，氣缸瑣緊環形夾套，將電容同心固定。上旋轉芯軸下壓住電容端蓋，使端蓋在平整狀態，然后電機起動帶動夾套主軸旋轉，產品在勻速狀態下旋轉，伺服電機帶動滾槽刀進刀，使產品在穩固夾持旋轉狀態下進刀，進行滾槽，完成后各部件回原位，手工取出產品。

進入單工位操作畫面，啟動封口操作

封口：人工將產品放在封口夾套內，氣缸瑣緊環形夾套，將電容同心固定。然后電機起動帶動封口主軸架公轉，封口輪自轉，使產品在穩固夾持的狀態下，封口刀架旋轉，伺服帶動下壓旋封產品，完成后各部件回原位，手工取出產品。

檢測：人工將產品放入檢測工位上，進行高度和短路檢測，自動判斷不良品，并進行報警提示。

自動調節高度：通過人機界面數據設定后，伺服電機帶動精密絲桿及定位塊自動精確調節不同產品所需要的高度尺寸，即可加工不同高度產品。

五.技術參數

*適用于直徑60、高度45~220mm的產品

*封口后電容器高度：精度≦0.1mm;

*升降高度精度：≦0.04

*產能：≥3PPM

*稼動率：98%

*氣源：0.5~0.7MPa 可調

*電源：220V/50HZ

*功率：3KW

*外形尺寸：L1500mm *W 1000mm * 1800mm;

*重量：1500kg

六.設備組成

本機由以下幾大部分組成

機械部分:機臺/外罩，進料輸送帶，滾槽收口機構，封口機構，整形機構，檢測裝置，傳送機械手，輸出料帶等。

電氣及標準件

1. 控制PLC： 松下

2. 人機界面： 威綸

3. 傳感器：keyence/sunx

4. 氣缸及氣動元件：Airtac

5.電器元件：上海二工/同等品牌

6.旋轉電機：臺灣臺邦

7.伺服電機：松下
