WRN-240固定螺紋式防爆熱電偶

WRN-240固定螺紋式防爆熱電偶概述工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不**，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dⅡBT4～dⅡCT6、ibⅡBT4、iaⅡBT4、iaⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。

隔爆或本安型熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件和GB/T16839.1-1997、GB/T16839.2-1997工業熱電偶分度表及允許誤差。

目前我廠生產的工業用隔爆熱電偶有鎳鉻-鎳硅（K型）和鎳鉻-銅鎳（E型）兩種。

本安型熱電偶必須使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06μf，同時使用關聯設備**柵，關聯設備的選用按下列原則，熱電偶（必須是絕緣式）配低內阻二次儀表時，選用MTL75/ac,Z605/EX、LB95/ac，配高內阻二次儀表時，選用MTL760/ac，Z960/ac，LB960/ac**柵，**柵的具體接線見制造廠的說明書。



WRN-240固定螺紋式防爆熱電偶主要技術指標

◆電氣設備類別

I類—煤礦井下用電氣設備

II類—工廠用電氣設備

◆防爆等級

防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物最大試驗安全間隙分為A、B、C三級。

類別	級別	最大試驗安全間隙（MESG）mm
II	A	0.9≤MESG
	B	0.5<mesg<0.9< p="">
	C	MESG≤0.5

◆溫度組別

隔爆型、本安型熱電偶的溫度組別按其外露部分*高表面溫度分為T(mén)1～T6六組。

溫度組別	允許*高表面溫度℃
T1 T2 T3 T4 T5 T6	450 300 200 135 100 85

◆防爆級別

Exd II口T口

Exia II口T口

Exib II口T口

◆防護等級

IP65

WRN-240固定螺紋式防爆熱電偶接線盒形式



WRN-240固定螺紋式防爆熱電偶安裝端子形式



WRN-240固定螺紋式防爆熱電偶型號命名方法



WRN-240固定螺紋式防爆熱電偶參數規格

產品展示	型號	分度號	測溫范圍℃	熱響應時間	保護管材料	規格
	WRM-240 WRM2-240	N	0~800 0~1000	<90S	1Cr18Ni9Ti 0Cr25Ni20	d	L×l
	WRM-240G WRM2-240G			<24S		￠16	300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000
	WRN-240 WRN2-240	K	0~800 0~1000	<90S	1Cr18Ni9Ti 0Cr25Ni20
	WRN-240G WRN2-240G			<24S
	WRE-240 WRE2-240	E	0~700	<90S	1Cr18Ni9Ti
	WRE-240G WRE2-240G			<24S
	WRC-240 WRC2-240	T	0~350	<90S	1Cr18Ni9Ti
	WRC-240G WRC2-240G			<24S
	WRF-240 WRF2-240	J	0~600	<90S	1Cr18Ni9Ti
	WRF-240G WRF2-240G			<24S

1）熱電偶I級按協議訂貨；

2）保護管其余材質根據協議訂貨；

3）公稱壓力≤10MPa

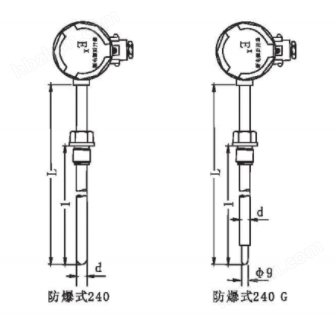

型號示例	螺紋規格		產品示意圖
	代號	M
WRN-240		M27×2
WRN-240A	A	G3/4
WRN-240C	C	NPT3/4
WRN-240G		M27×2
WRN-241GA	A	G3/4
WRN-240GC	C	NPT3/4

防爆熱電偶使用注意事項1、熱電偶的分度號須與所采用溫度測控儀表所要求的熱電偶一致;2、安裝熱電偶的位置應盡可能離開強電磁場，避開大功率電源線，以免測溫儀表引入附加千擾信號;3、合理選擇熱電偶外套管的材質、外徑大小，確保有足夠的強度，并且要適應被測環境氣氛。外套管表面應保持清潔，表面污漬會(huì )使熱阻增加，測量溫度將低于實際溫度;4、熱電偶不能長時間在高允許溫度下工作，否則將造成熱電偶材質變化，導致測量誤差大。在測量低溫時，為減小熱電偶的熱惰性，可采用碰底型或露頭型熱電偶;5、應經常檢查電極和外套管是否完好，如果發現局部直徑變細或外套管表面腐蝕嚴重等現象，應停止使用，并更換 新熱電偶。熱電偶損壞后，可將損壞的一端去掉，或者是把測量端與參考端對調，重新焊 接，經過校驗后還可繼續使用。
