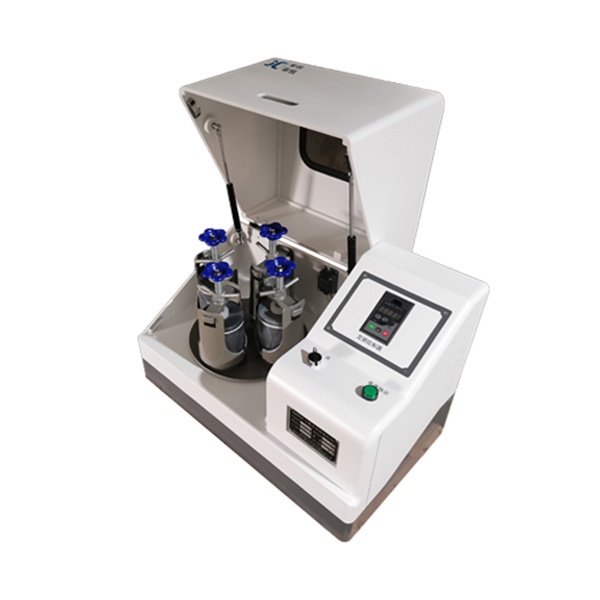

方形行星式球磨機

設備簡介：

XQM系列行星式球磨機是混合、細磨、小樣制備、納米材料分散、新產品研制和小批量生產高新技術材料的必備裝置。該產品采用對稱四筒設計，配套四個同款的球磨罐使用，一次實驗同時獲得四種大小不同、材料各異的樣品。配用真空球磨罐，可在真空狀態下磨制試樣。能用干、濕兩種方法研磨和混合樣品，研磨細度最小可至0.1μm。

行星式球磨機具有體積小、功能全、效率高、噪聲低等特點，并具有定時關機、自動定時正、反轉功能，能按需要自由選擇單向、交替、連續、定時與不定時運行方式，提高研磨效率。研磨效果受多種因素影響，包括磨筒的轉速、磨球的大小和數量、物料的性質以及研磨時間等。通過調整這些因素，可以實現對不同物料的研磨需求。

該產品廣泛應用于地質、礦產、冶金、電子、建材、陶瓷、化工、輕工、醫藥、美容、環保等部門，是科研單位、高等院校、企業實驗室獲取微顆粒研究試樣的理想設備。

基本結構：

行星式球磨機主要由操作面板、可視窗、氣動撐桿、球磨罐、研磨球、轉盤、齒輪安全鎖壓桿、變頻器等部分組成。設備裝有安全開關，可以防止設備在安全外罩打開的情況下啟動，以免發生安全事故。

主皮帶：松緊度可調，長期使用不易打滑，延長了使用時長。

變頻器：具有欠壓和過流保護，可以對電機進行一些必要保護。

操作面板：可以根據工藝要求設定轉速、正反轉交時間和總的研磨時間。

轉盤：實際上是一個行星輪系，上面是支承盤，下面是皮帶輪，兩者由銷軸連接成為一個整體。

XQM方形行星球磨機主要技術參數：

工作原理：

其工作原理是利用磨料與試料在研磨罐內高速翻滾，對物料產生強力剪切、沖擊、碾壓達到粉碎、研磨、分散、乳化物料的目的。

行星式球磨機是在同一轉盤上裝有四個球磨罐，當轉盤轉動時，球磨罐在繞轉盤軸公轉的同時又圍繞自身軸心自轉，作行星式運動。在公轉和自轉的作用下，磨筒內的磨球和物料進行高速運動。磨球之間以及磨球與磨筒內壁之間發生頻繁的碰撞和摩擦，對物料進行撞擊、研磨和混合。這種復雜的運動方式使得物料能夠迅速被粉碎并達到所需的細度。

設備特點：

1、設備外殼采用較厚鋼板焊接成型工藝，強度高，耐沖擊，抗變形，做工精細，堅固美觀。

2、機加工零件材料嚴格熱處理工藝，采用數字化加工技術;齒輪箱采用準密封槽嵌入式結構，傳動齒輪選用耐磨精密齒輪，齒條及結構設計采用共振因子，確保設備長期高負荷工況下穩定、安全可靠運行，并實現機器運行時有效降噪。

3、易更換液體油的自潤滑裝置設計，噪音低，強度高，并配有液體油位計。
