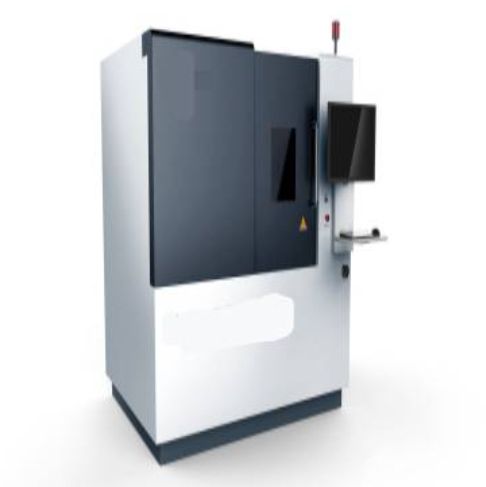

小型鑄件X-ray射線探傷機

DSS-SX5600小型鑄件X-ray射線探傷機是一款專為小型鑄件檢測設計的高性能設備，配備廣角微焦點光管和0505A高分辨率數字平板探測器，適用于各領域絕大部分產品的檢測。該設備具備160kV/225kV 1um開放式X射線源和700萬高分辨率數字平板探測器，支持傾斜70度觀測和360度平臺旋轉，可實現編程檢測和自動判斷，并可升級為工業CT組件。其應用領域廣泛，包括電子元器件、電子模組、連接器模組、半導體、表面貼裝器件、陶瓷制品、鋰電池、光伏、航空、航天組件、鋁壓模鑄件、模壓塑料和汽車電子等。硬件技術參數方面，設備采用閉管類型光管，最大管電壓160kV，最大管電流1000uA，焦斑1um。平板探測器速度為20fps，分辨率為2352×2944，灰度級為14bit，最大傾斜角度70°。載物臺大小為550mm×600mm，XY行程為460mm×310mm，幾何放大倍率150x，整機放大倍率600x，泄露劑量符合標準（<=1uSv/h），整機重量2300kg，外形尺寸為1600mm×1400mm×1800mm，供電電壓為AC220V，50/60Hz。

配備廣角微焦點光管，產品的穩定性與賴用性更高。另配備有0505A高分辨率數字平板探測器， 可以適用各領域絕大部分產品檢測。

  產品特點

◎ 160kV/225kV 1um 開放式X射線源， 700萬高分辨率數字平板探測器

◎ 傾斜70度觀測

◎ 360度平臺旋轉

◎ 編程檢測、自動判斷

◎ 可升級工業CT組件

應用領域

◎ 電子元器件、電子模組

◎ 連接器模組

◎ 半導體

◎ 表面貼裝器件

◎ 陶瓷制品

◎鋰電池、光伏

◎ 航空、航天組件

◎ 鋁壓模鑄件、模壓塑料

◎ 汽車電子

硬件技術參數

參數        內容

光管

光管類型閉管

更大管電壓160KV

更大管電流1000uA

焦斑1um

平板

速度        20fps

分辨率        2352 x 2944

灰度級        14bit

更大傾斜角度70°

載物臺大小550mm x 600mm

XY行程        460mm x 310mm

幾何放大倍率150x

整機放大倍率600x

泄露劑量<=1uSv/h （符合標準）

整機重量2300kg

外形尺寸1600mm x 1400mm x 1800mm

供電電壓AC220V，50/60Hz
