天津有色金屬復合材料技術理論與應用

激光與感應復合熔覆Cu-Fe-Si軟磁高導銅基復合材料 854

 0

一種激光與感應復合熔覆Cu?Fe?Si軟磁高導銅基復合材料，該復合材料的特點為：將粒徑為20~50μm的專用銅基合金粉末作為熔覆材料，采用激光－感應復合熔覆的方法在基材表面制備軟磁高導銅基復合材料，其中專用銅基合金粉末的化學成分為：Cu?56.5?wt.%，Fe?28.5?wt.%，B?5.0?wt.%，Si?9.2%與Y2O3?0.8?wt.%；銅基復合材料的顯微結構為：粒徑約為15μm的非晶球狀Fe?Si?B顆粒均勻鑲嵌于面心立方ε?Cu基體內；獲得的最大飽和磁化強度為100emu/g，電導率為70%IACS。采用該方法制備的軟磁高導銅基復合材料在軟磁材料的熱釋放與鐵磁液體等領域具有廣闊的應用前景。

自保護可降解MgO/Mg-Zn-Ca生物復合材料 967

 0

一種自保護可降解MgO/Mg?Zn?Ca生物復合材料，由Mg、Zn、Ca和MgO組成，各組分的重量百分比分別為：MgO為0.5?10.0％、Zn為0?5％、Ca為0?1.0％，余量為Mg，復合材料表面帶有1?50μm?MgO保護層。本發明的優點是：以MgO納米顆?；蚣{米纖維為增強體，采用氣體保護、熔體高強攪拌熔煉制備復合材料，由MgO納米顆?；蚶w維的添加量調控復合材料的晶粒度、力學性能和腐蝕性能；通過表面熱氧化處理在復合材料制品表面形成致密均勻的MgO防護層，使其體內外降解速率小于0.5?1.0mm/a，可應用于骨內固定、血管支架、血管吻合器及止血夾等制品。

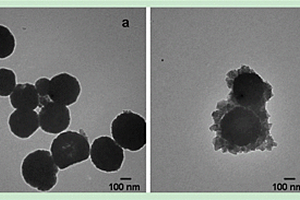

磁性MIL-100復合材料的制備方法及其應用 818

 0

一種磁性MIL-100復合材料的制備方法，所述磁性MIL-100復合材料為Fe3O4/C@MIL-101，其中MIL-100為由鐵和均苯三酸構建而成的金屬-有機骨架材料，合成方法是：首先制備碳層包覆磁性微球，然后制備Fe3O4/C@MIL-100復合材料；所制備的磁性MIL-100復合材料用于血清生物標志物的發現與檢測。本發明的優點是：本制備方法巧妙地在高質量Fe3O4微球表面均勻包覆碳層，通過一鍋法原位制備Fe3O4/C@MIL-100復合材料，該復合材料兼具磁性納米粒子的磁分離特性以及MIL-101的尺寸排阻效應；無需去除高豐度蛋白，即可快速、高效地應用于血清生物標志物的發現與檢測。

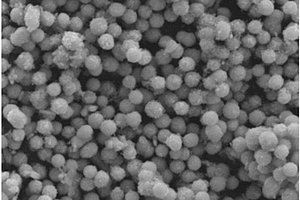

ZnO/BaTiO3復合材料制備方法、ZnO/BaTiO3復合材料及應用 953

 0

本發明公開一種ZnO/BaTiO3復合材料制備方法、ZnO/BaTiO3復合材料及應用，通過溶膠包覆法，將兩種壓電材料復合得到ZnO/BaTiO3微球，將其組裝成柔性壓電發電機，該材料結晶良好且具有較好的分散性，將其組裝成柔性壓電發電機，能夠得到較高的電輸出；為壓電發電機領域在研究選材方面提供了新思路。ZnO/BaTiO3復合粉體為兩種壓電材料復合而成，ZnO和BaTiO3均為寬帶隙半導體，其形成的異質結構可以對二者的壓電性能起到積極的作用。

復合材料平面彈性有限元分析中的總體剛度矩陣求解方法 1932

 0

本發明涉及一種適用于復合平面彈性問題的有限元分析方法，具體涉及一種復合材料平面彈性有限元分析中的總體剛度矩陣求解方法。

酚醛樹脂組合物及其制備方法和在制備沖壓模具中的應用 2145

 0

本發明屬于高分子復合材料領域，具體涉及酚醛樹脂組合物及其制備方法和在制備沖壓模具中的應用。

La-Fe-Al復合金屬氧化物、制備方法及用途 2005

 0

本發明提供一種La-Fe-Al復合金屬氧化物、制備方法及用途，通過摻雜鋁取代鐵制備LaFe xAl 1-xO 3，鋁的引入可提高吸附劑等電位點和比表面積，增加材料氧缺陷比例，從而提高吸附性能。

UHPC/泡沫鋁抗爆復合結構及其制備方法 1910

 0

本發明涉及超高性能混凝土抗爆復合結構，具體涉及UHPC/泡沫鋁抗爆復合結構及其制備方法。
