渦流選粉分級機

【RDL系列渦流選粉分級機概述】 RDL渦流選粉分級機是我司在引進丹麥史密斯高效選粉技術基礎上，采用航空空氣動力學分析方法與國內知名高?？蒲性核?lián)合開發成功的**科技產品。該產品整合了O-SEPA選粉機的平面渦流分級原理及旋風除塵的成品收集方法，使RDL系列渦流選粉分級機**性?xún)r(jià)比，為RDL渦流選粉分級機推廣使用奠定了良好的基礎，RDL系列渦流選粉分級機系統配置簡單，工藝布置靈活，選粉效率特高，節能效果顯著，是新形勢下水泥企業提高產品產量的新方法新途徑。自RDL系列渦流選粉分級機推向市場后受到眾多水泥企業的一致好評，用戶收到極大的經濟效益。

【工作原理】

RDL系列渦流選粉分級機工作時，可變速電機通過傳動裝置帶動主軸轉動，物料通過設在選粉室上部的進料口進入選粉室中心，再通過專用落料管落到選粉室下部隨主軸轉動的撒料盤上，物料在高速旋轉撒料盤的作用下，向四周均勻撒出，在外接循環風機產生的高速旋轉氣流作用下，對高速拋散的物料進行強力分散，物料中的粗重顆粒（d>150μm）受到慣性離心力的作用被甩向選粉室劈面，碰撞后失去動能沿劈面滑下落到粗粉錐中，其余物料被旋轉氣流吹起繼續上升，經過大風葉區時又有一部分粗顆粒被分選出落入粗粉錐中。

被撒料盤和大風葉兩次分選后的物料（d<150μm）繼續上升進入精確分級區：平面渦流分級區，含塵氣流在旋轉的籠形轉子形成的強烈而穩定的平面渦流作用下，使不符合成品要求的粗粉進一步被精確選出，因粗顆粒產生的慣性離心力要大于轉子形成的向心吸力，粗顆粒被拋向周?chē)牧⑹綄蛉~片，撞擊后失去動能，落到中粗粉錐中，經中粗粉鎖風閥排出。符合要求的細粉（d<60μm）穿過籠子進入其內部，隨選粉氣流進入布置在選粉室四周的旋風分離器中，被收集成成品細粉。

【技術性能】

型號	產品細度 R0.08(%)	處理風量 （m3/h）	轉速 （rpm）	電機功率 （kw）	**處理量 （t/h）	產量 （t/h）
RDL-I[N250]	0～3	16000	250～500	15	50	10～18
RDL-II[N350]	0～3	21000	220～450	18.5	90	15～28
RDL-III[N500]	0～3	30000	180～400	22	120	20～40
RDL-IV[N750]	0～3	45000	160～340	30	150	30～50
RDL-V[N1000]	0～3	60000	130～300	37	210	40～70
RDL-VI[N1250]	0～3	75000	130～280	37	250	50～85
RDL-VII[N1500]	0～3	95000	130～260	45	300	75～110
RDL-VIII[N2000]	0～3	120000	120～250	55	360	85～120
RDL-IX[N2500]	0～3	150000	110～200	75～90	520	130～170
RDL-X[N3000]	0～3	180000	110～180	90～110	600	130～180
RDL-XI[N3500]	0～3	210000	110～180	110～132	690	160～210
RDL-XII [N4000]	0～3	240000	110～180	132～160	780	200～260

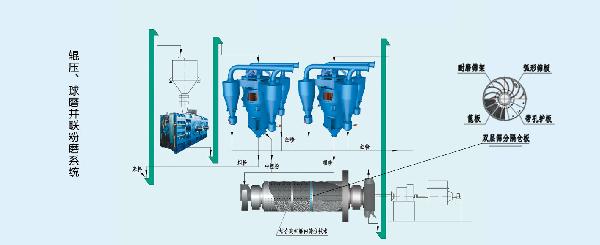

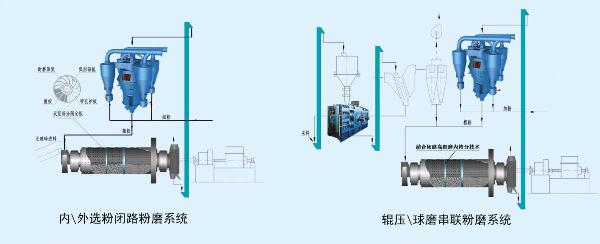

【典型工藝】



【技術優勢】

1、分級原理先進。 采用O-SEPA的分級原理（即由導向葉片與籠形轉子組成的渦流分級區）設計分級區域，增設分散和預分級區域將分散與選粉（分離）區域有效分開，極大的提高了物料的分散度，減輕了主分級區域的負荷，解除了物料粗細顆粒相互干擾作用。采用航空動力學分析方法對整個流場進行了優化設計，使得分級圈表面氣體流場均勻而穩定，任何一處的氣流相對誤差<5%，為精確分級創(chuàng )造了條件。

2、性能好、效率高。 RDL系列渦流選粉分級機由于采用兩級選粉、三級分散，可以將物料“一分為三”，即粗粉（d>150μm）、中粗粉（60μm< d<150μm）、細粉。一級選粉預分離出混合粉中的粗粒子，二級精確選粉在導向葉片與直籠型轉子所構成的環形空間內完成，由于預分離出粗粒子，排除粗顆粒的干擾，因此分級精度特高，分選效率更高。

3、節能幅度大。 設備系統采用流線形設計，使系統阻力顯著減小，選粉氣流內部循環，細粉收集僅采用高效低阻旋風筒即可，無需配置大型氣箱脈沖除塵器，不但降低了系統電耗，而且降低了投資成本和維護費用，節能降耗十分明顯。

4、細度調節容易。 只要改變轉子的轉速就可將成品的細度控制在250~600m2/kg勃氏比表面積范圍內。

5、選粉能力大。 RDL系列渦流選粉分級機的直徑可在Φ1.9~Φ4.75之間，相應的選粉能力為25~3000t/h。

6、適應能力強。 RDL系列渦流選粉分級機構緊湊，體形較小，加之可將物料進行多級分離，因而適應性強，可用于任何粉磨設備所組成的閉路粉磨系統，非常適用于將開流粉磨系統改造為圈流系統，更適合于改造普通型的選粉機，尤其是對帶有輥壓機的半終粉磨和終粉磨系統，是其**的分級配套設備。

7、使用壽命長。 選粉機易損部位耐磨件：如分級撒料盤、旋風筒蝸牛角、導向葉片和轉子分級葉片均采用耐磨材料制造或進行抗磨工藝處理，其磨損率極低。采用新型合金板作內襯，有效延長了其使用壽命。
