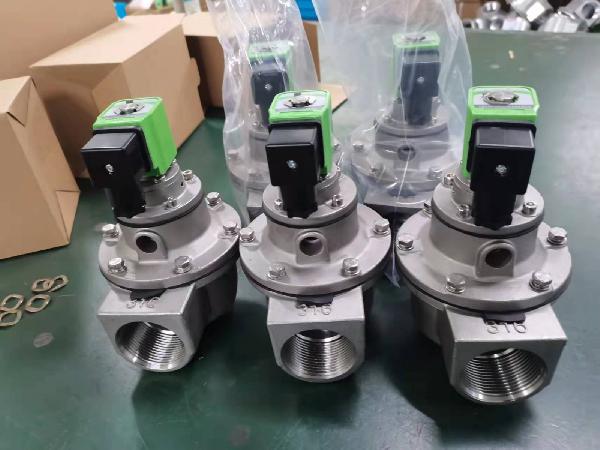

防爆型電磁脈沖閥

一、產品簡介：

適用于爆炸性氣體和爆炸性粉塵環境的布袋除塵器，能滿足相應的防爆要求。DMF-Ex防爆型電磁脈沖閥是根據GB38361.20000《爆炸性氣體環境用電氣設備第1部分:通用要求》、GB3836.9- 2006《爆炸性氣體環境用電氣設備第9部水洛封型"m"》、GB12476.1-2000《可燃性粉塵環境用電氣設備第1部分:用外殼和限制表面溫度保護的電氣設備》的規定，制成澆封型結構或防粉塵點燃型，其防爆標志為ExmbllT4/DIP A20TA,T4,適用于工廠存在或可能存在II類，T1T4組可燃性氣體、蒸氣與空氣混合形成的爆炸危險1區或2區場所或者可燃性粉塵A型20區環境中。


二、安裝方法提示：

1、電磁脈沖閥的噴吹氣源由氣箱（氣包）提供，分氣箱有方形和圓形二種，圓形分氣箱耐壓力效果較好，使用淹沒式電磁脈沖閥時，方形分氣箱安裝比較方便。

2、分氣箱的截面積和長度決定儲氣容積，其容積應滿足該組脈沖閥每次噴吹后，箱內剩余壓力不低于噴吹前壓力的50%，進氣管內徑?jīng)Q定向分氣箱充氣速度，其速度應滿足該組脈沖閥每次噴吹后10s內使箱內氣體恢復至噴吹前壓力。

3、脈沖閥應安裝在分氣箱的上部或側面，安裝側面時脈沖閥輸入端中心不應低于分氣箱側面中心線以下，脈沖閥不可安裝在分氣箱底部，同時脈沖閥輸出端應安裝處于水平或向下位置，不可安裝向上位置。

4、噴吹管的噴吹孔應小于18左右，開孔為∶8-32mm(遠小近大），噴吹管離布袋口200-400為宜。

5、特別提醒:安裝電磁脈沖閥之前，需清除氣包、噴吹管內部及閥的配合面的一切雜質。

6、噴吹管必須按照說明書進行加工。

7、為保護電磁脈沖閥，在氣包的進氣前端安裝過濾器、調壓閥，并在氣包的底部安裝排污閥，確保提供的壓縮氣體干凈、干燥。根據運行條件定期排污。

8、根據氣包客積選擇合適的進氣管，保證有足夠的供氣量。

9、在脈沖閥噴吹時，因壓氣流90°轉彎慣性沖擊，脈沖閥進氣連接部位易松動脫離，因此在脈沖閥進氣口連接部位設定位鋼圈，防止脈沖閥因慣性沖擊而松動，并準確保證安裝位置。

10、安裝時只要操作各組件壓緊螺母，可在水平方向前后移動操作，安裝維修方便，確保緊固螺桿平衡受力擰緊，防止安裝不平衡損壞脈沖閥。

11、在安裝或搬運電磁脈沖閥時，要求輕拿輕放，杜絕野蠻操作。

12、每個控制回路只能控制一個電磁脈沖閥。

13、電磁脈沖閥安裝后，不允許再對氣包及相關的法蘭。連接嗜吹管進行焊接。防止焊渣或者瞬問高溫燙傷膜片。

14、電磁脈沖閥的脈沖信號時間長，導致閥不能及時關閉，噴吹不正常，浪費氣源。建議使用的脈沖寬度在80ms~150ms

15、在較寒冷地區，需對電磁脈沖閥進行適當的保溫。

16、在拆裝電磁脈沖閥之前，必須排凈氣包里的壓縮空氣。

三、電磁脈沖閥常見問題：

使用階段 Stage of use	故障現象 Fault	原因分析 Cause analysis	排除方法Eliminating method
安裝調試中 Installation and Commissioning	所有閥無法打開，但先導部分有動作 Not all the valves can be opened,but the pilot part is running	檢查氣包壓力是否過低 Check whether the air tank pressure is too low	排查漏氣Check and prevent air leakage
	某些閥不工作，其他閥正常 Some valves cannot run while others can	檢查閥的線路連接及線圈Check the line connections and sole-noids of the valves	更換配件 Replace relevant parts
	所有閥無法關閉，有漏氣，氣包壓力無法建立Not all the valves can be closed;there is air leakage; the air tank pressure cannot be established	閥的進氣口與噴吹口相反安裝The air inlets and air outlets of the valves are reversely Installed	重新安裝 Install the valves again
	某些閥無法關閉，有漏氣Some valves cannot be closed, there is air leakage	有雜質吸附在膜片上，動鐵芯有卡死現象 There are foreign matters on the diaphragms; the armatures are seized	清潔膜片，檢查膜片是否完整，檢查動鐵芯及氣塞 Clean the diaphragms and check whether they are complete; check the armatures and the air plugs
使用過程中Use	閥關閉緩慢Valve closing is slow	膜片節流孔受堵The diaphragm orifices are blocked	疏通膜片節流孔Unblock them
	某些閥漏氣，膜片關不死，閥常開 Some valves leak, they often open,their diaphragms cannot be closed com-pletely	有雜質吸附在膜片上，先導損壞，動鐵芯有卡死現象There are foreign matters on the diaphragms; the pilot parts are dam-aged; the armatures are seized	清潔膜片，檢查膜片是否完整，檢查動鐵芯及塞等，及時更換配件 Clean the diaphragms and check whether they are complete; check the armatures and the air plugs; replace relevant parts promptly
	線圈發熱，燒毀There is solenoid heating or burning	長時間通電The valves have been powered on for a very long time	檢查控制系統的工作狀況Cheak the operating status of the control system
	有電壓，但閥不動作There is voltage but the valves cannot run	膜片損壞或節流孔受堵Diaphragm is damaged, pilot opening is blocked	及時更換配件 Replace relevant parts promptly
	環境溫度低，閥有漏氣或無法打開The ambient temperature is low; the valves leak or cannot be opened	環境溫度過低，閥內有結冰現象Ambient air temperature too low valve intelnal frozen	注意保溫 Keep a properly high temperature
